Revopoint Trackit SR: Wireless Optical Tracking 3D Scanner for Marker-free Scans
· Wireless Scans - Move With Freedom
· 30 Cross-line Lasers
· 17 Parallel Laser Lines
· Single Line Laser
· Marker-free Scans
· Capture Objects from 10 mm to 4 m
· Efficient Calibration Workflow
· Portable and Lightweight
· Outdoor Scans
· Smart Temperature Monitoring
· Texture Mapping - Vivid 3D Models
Preorder units will ship starting July 15th. Software is non-refundable, fast digital delivery via email.
Découvrez de plus près
Fini les marqueurs.
Place à la liberté sans fil.
Fini les marqueurs.
Place à la liberté sans fil.
Capture par triple laser bleu
Détails –
30 lignes croisées
Scans rapides –
17 lignes parallèles
Trous profonds –
Ligne unique
Haute précision
0,02 mm + 0,04 mm × L (m)

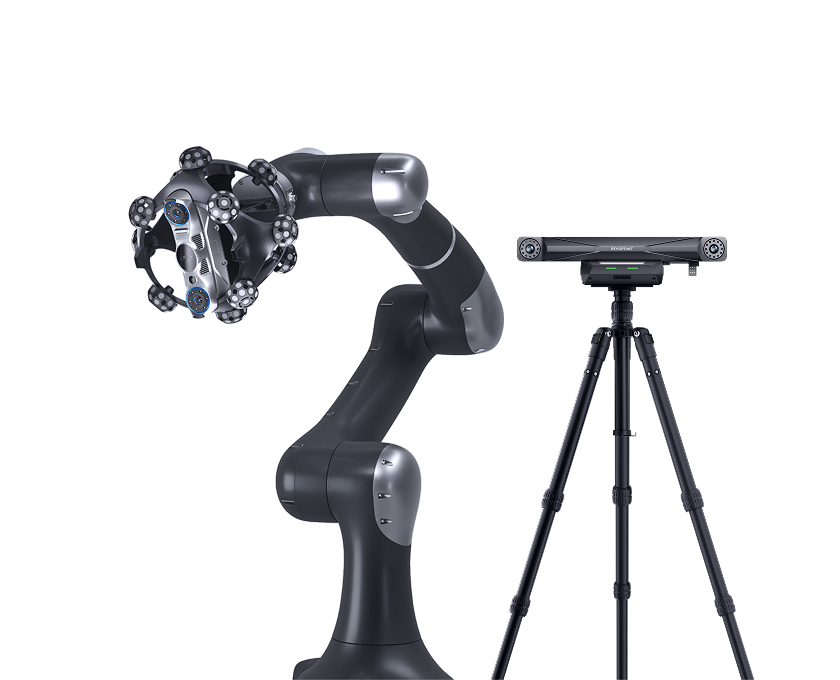

Numérisation à suivi intelligent
Déplacez‑vous librement, numérisez sans fil
*Autonomie : jusqu’à 2,5 heures.
Léger et portable
Configuration de numérisation sans fil
multi‑stations
Châssis robuste en fibre de carbone
Cartographie de texture détaillée
Toujours précis, sans attendre
Revo Track : logiciel de post‑
traitement gratuit
Formats d’export : PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Revo Design –
Du scan à la CAO
Revo Measure – Du scan à la
mesure
*Inclus dans l’édition CMM.
30 lignes croisées
17 lignes parallèles
Ligne unique
0,02 mm + 0,04 mm × L (m)
*Autonomie : jusqu’à 2,5 heures.
multi‑stations
traitement gratuit
Formats d’export : PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Du scan à la CAO
mesure
*Inclus dans l’édition CMM.
Galerie de modèles 3D Trackit SR
Canapé coloré
Vélo
Quad
Pièce fine
What’s in the Box
Standard Edition
Scanner
Tracker
Auto Calibration Dual-axis Gimbal
Tripod
Gimbal Adapter Plate
Quick Release Clamp
Calibration Board
Calibration Pole
Power Adapter
Tracker PC Cable (Tracker - PC)
Scanner PC Cable (Scanner - PC)
Scanner Cable (Tracker - Scanner)
Gimbal Cable (Tracker - Gimbal)
Cable Sleeve
Markers × 20 (Magnetic)
Markers × 200 (Sticky)
Case With Wheels
Scanner Battery × 2
Scanner Battery Charger
CMM Edition
Ball Plate
Revo Measure Software (One-Year License)
*Only Windows 10/11 Supported.
More Service
Not sure if a Revopoint 3D scanner suits your project? Send us your sample, we'll scan it with your selected scanner, then send you a high-precision STL/OBJ model and a scan-suitability report.
Boostez votre Trackit SR : logiciels compatibles
Specifications
Trackit SR Scanner 3D
Tracker
FAQ
Quelles sont les différences entre les trois modes de numérisation du Trackit SR ?
(1) Mode 30 lignes laser croisées : Offre une numérisation haute précision et haute efficacité, permettant de numériser directement les surfaces noires, réfléchissantes et métalliques sans marqueurs.
(2) Mode 17 lignes laser parallèles : Avec une distance de travail plus grande, il convient à la numérisation rapide de grands objets.
(3) Mode ligne laser unique : Projette une ligne laser bleue de haute qualité et convient à la numérisation fine de zones étroites, comme les trous profonds et les rainures, garantissant une capture complète des structures complexes.
Puis-je imprimer en 3D les modèles créés avec Trackit SR ?
Oui, les modèles peuvent être exportés aux formats STL, OBJ et 3MF, compatibles avec la plupart des logiciels de tranchage pour l'impression 3D.
Les modèles 3D peuvent-ils être importés dans des logiciels de conception ?
Oui, Revo Track prend en charge divers formats compatibles avec la plupart des logiciels de conception, tels que QuickSurface, Geomagic, PolyWorks, Blender, Maya, Rhino, ZBrush, Fusion 360, etc.
Nuages de points : PLY, OBJ, ASC
Maillages : PLY, OBJ, STL, FBX, GLTF, 3MF
Modèles texturés : PLY, OBJ, FBX, GLTF
Puis-je connecter le scanner Trackit SR à un PC via Wi‑Fi ?
Oui, le scanner et le tracker peuvent tous deux se connecter à un PC sans fil via le Wi‑Fi 6.
Trackit SR peut-il scanner un objet contenant des composants électroniques ? Le laser risque-t-il de les endommager ?
Non, le laser n'endommage pas les composants électroniques si une distance minimale de 200 mm est respectée.
Remarque : Ne placez pas les composants trop près de la sortie laser, car la zone d'émission laser présente une densité d'énergie élevée.
Quelle est la plage de température de fonctionnement du Trackit SR ?
Pour une précision optimale, il est recommandé d'utiliser l'appareil dans une plage de température ambiante de 20 °C à 25 °C (68 °F à 77 °F).
Dois-je utiliser des marqueurs pendant les numérisations ?
Les marqueurs sont nécessaires dans les deux cas suivants :
1) Lorsque le scanner est utilisé en mode de numérisation par marqueurs, des marqueurs doivent être placés sur la surface de l'objet pour l'alignement des trames.
2) En mode multi‑positions, les marqueurs servent de coordonnées de référence globales pour l'alignement des données lors du repositionnement du tracker.
Comment calibrer le Trackit SR ?
Le logiciel Revo Track permet d'effectuer l'intégralité du processus de calibration du Trackit SR, incluant la calibration du scanner, la calibration du tracker et la calibration main‑œil.
Ouvrez Revo Track et cliquez sur « Étalonnage de Scanner » dans le coin inférieur gauche de la page d'accueil pour accéder à l'interface de calibration. Une fois l'appareil préchauffé, suivez les instructions à l'écran pour importer les informations SN, effectuer une vérification de précision et terminer le processus.
Qu'est-ce que Revo Measure ? Quelles fonctionnalités de mesure propose‑t‑il ?
Revo Measure est un logiciel professionnel de mesure et d'analyse de données 3D. Il propose des mesures dimensionnelles (longueur, angle, volume, etc.), une analyse GD&T (tolérancement géométrique), une analyse des écarts (comparaison des données de scan avec les modèles CAO), la création et la mesure de sections, ainsi que la génération d'une carte de couleurs des écarts pour visualiser la répartition des erreurs.
Revo Measure doit‑il être utilisé avec un scanner Revopoint ? Peut‑on importer des données d'autres appareils ?
Non, Revo Measure peut également fonctionner avec les données d'autres scanners 3D. Le logiciel prend en charge l'importation de nuages de points et de maillages au format .ply. Cependant, avec un scanner Revopoint, vous pouvez accéder directement à la mesure en un clic tout en conservant les informations de texture.
