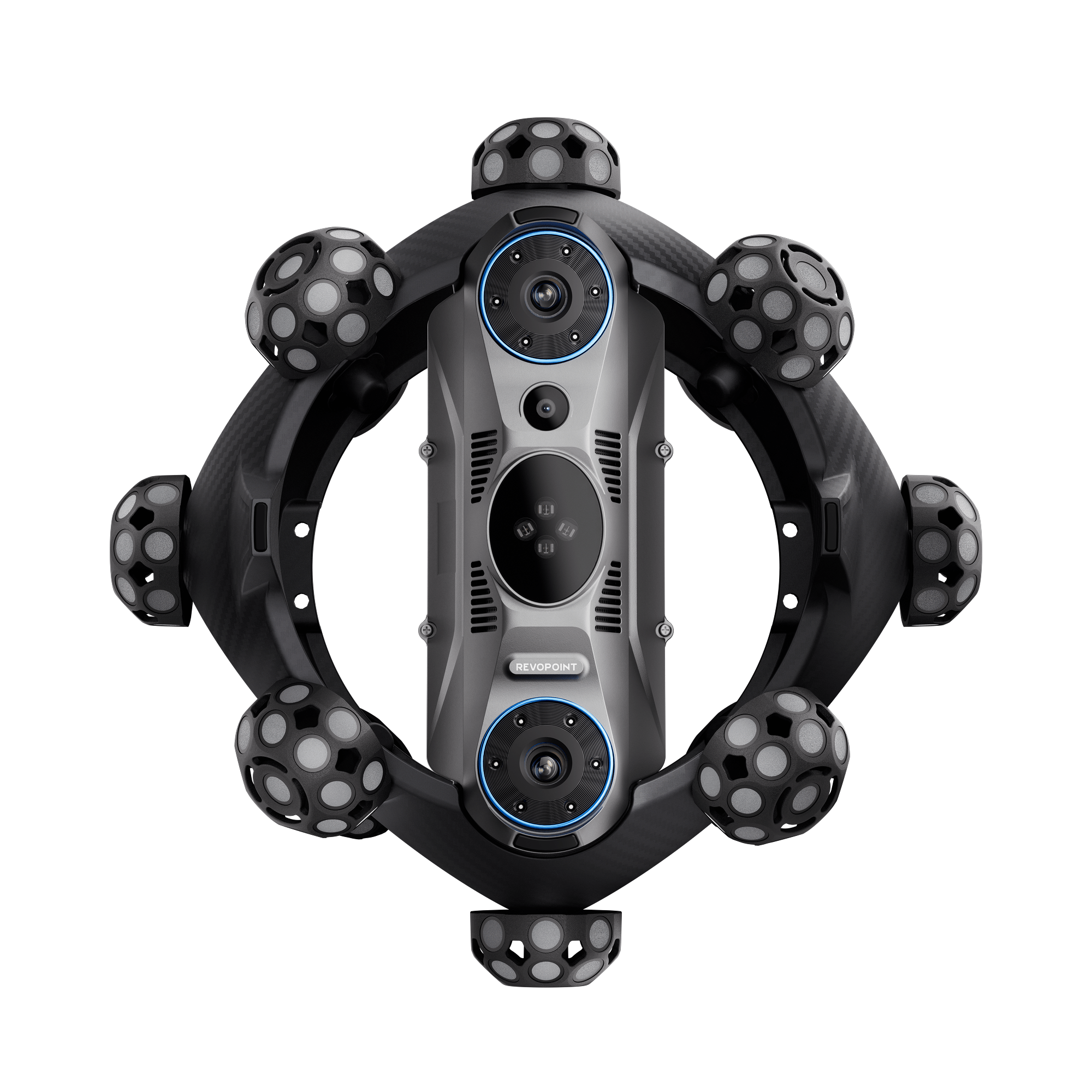

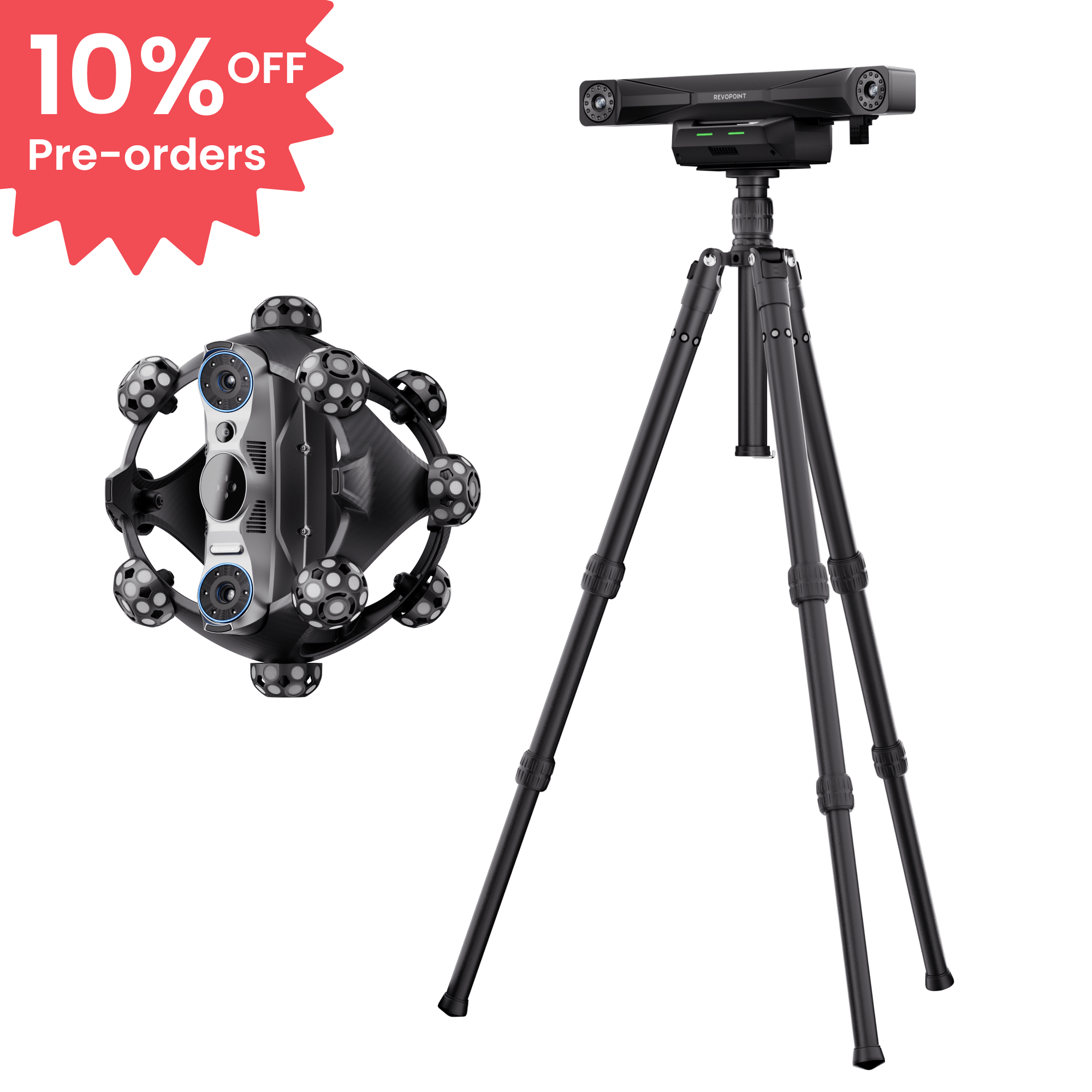

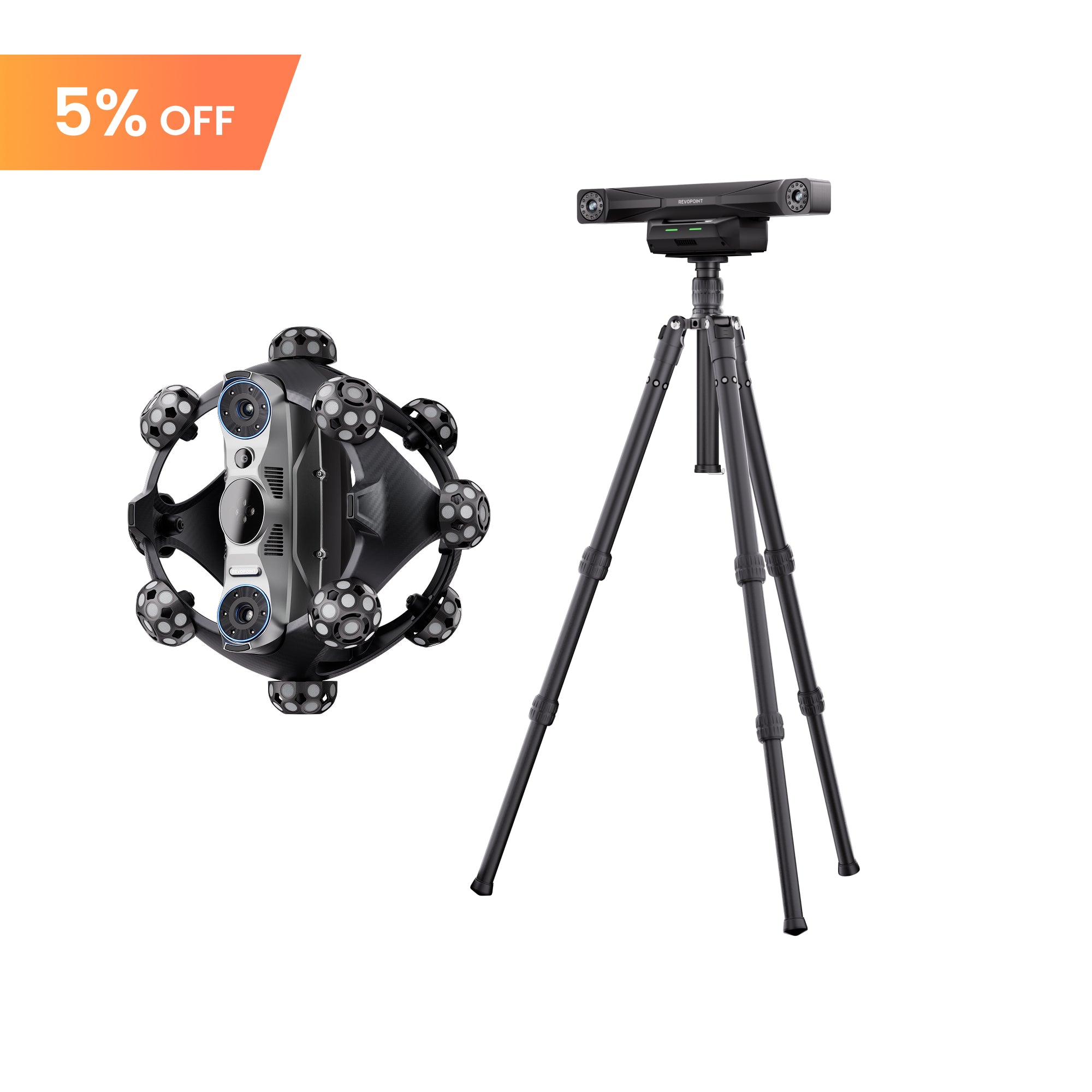

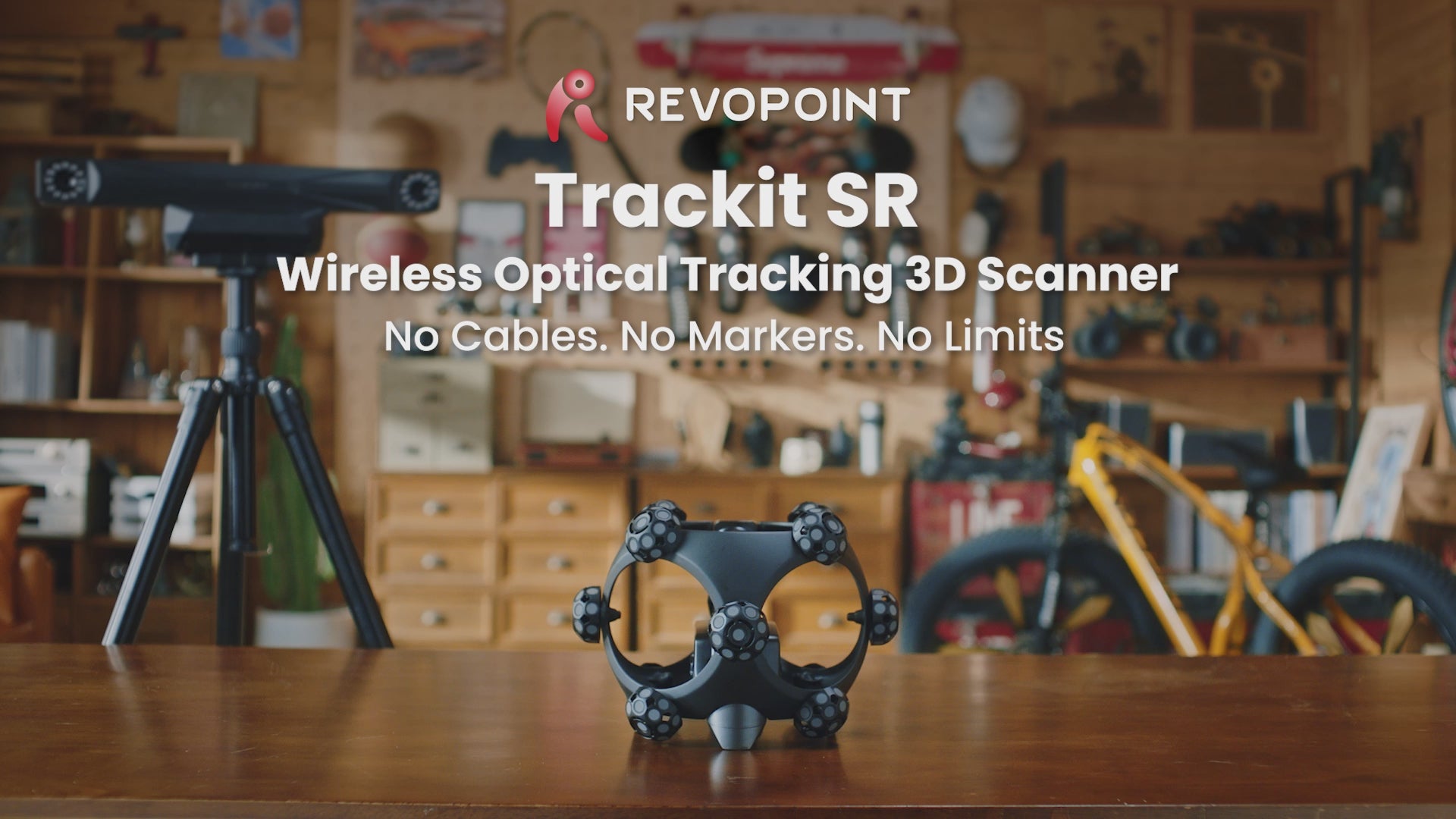

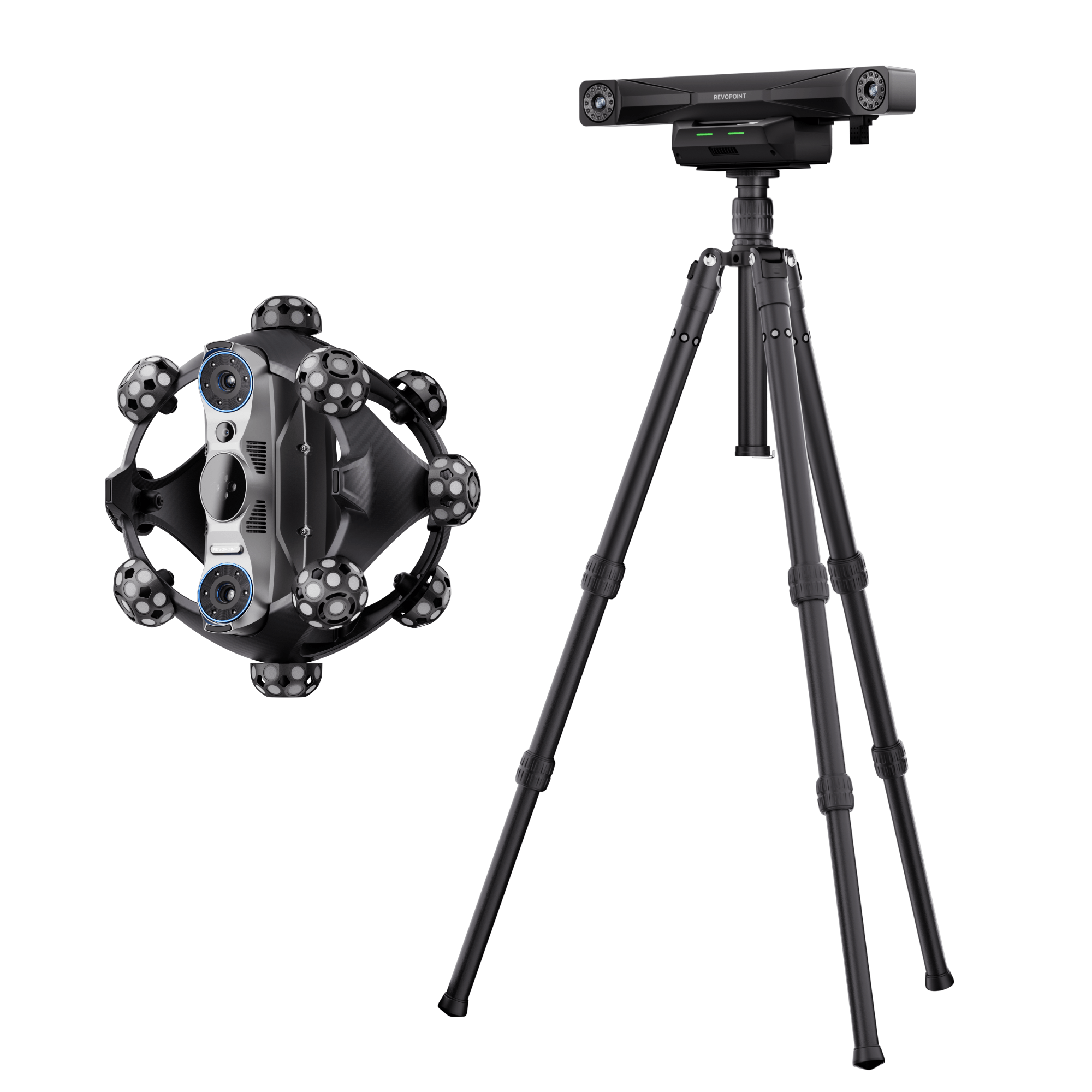

Revopoint Trackit SR: Wireless Optical Tracking 3D Scanner for Marker-free Scans
· Wireless Scans - Move With Freedom
· 30 Cross-line Lasers
· 17 Parallel Laser Lines
· Single Line Laser
· Marker-free Scans
· Capture Objects from 10 mm to 4 m

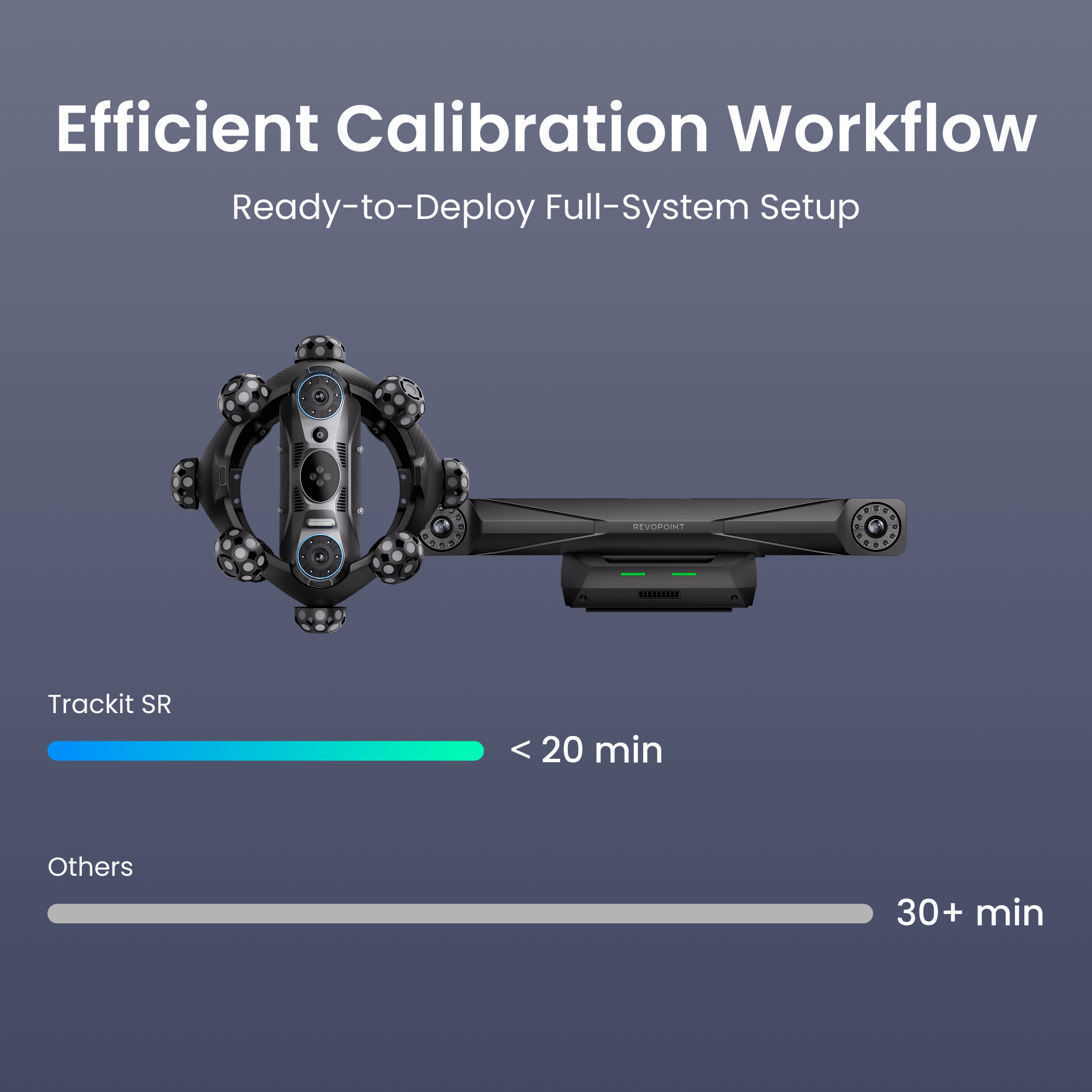

· Efficient Calibration Workflow
· Portable and Lightweight
· Outdoor Scans
· Smart Temperature Monitoring
· Texture Mapping - Vivid 3D Models
In der Regel kostenloser Versand für die meisten 3D-Scanner, schneller Erhalt innerhalb von 3-5 Werktagen. Software ist vom Umtausch ausgeschlossen, schnelle digitale Lieferung per E-Mail.
Hauptmerkmale im Detail
Marker ade, willkommen kabellose Freiheit!
Marker ade, willkommen kabellose Freiheit!

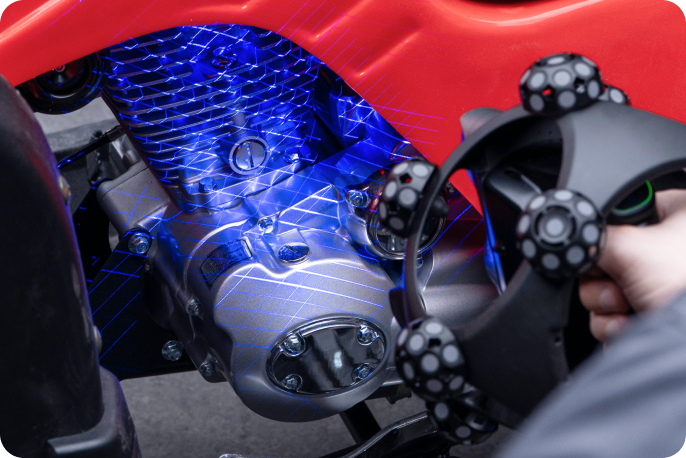

Dreifache Blaulaser-Erfassung
Detailerfassung:

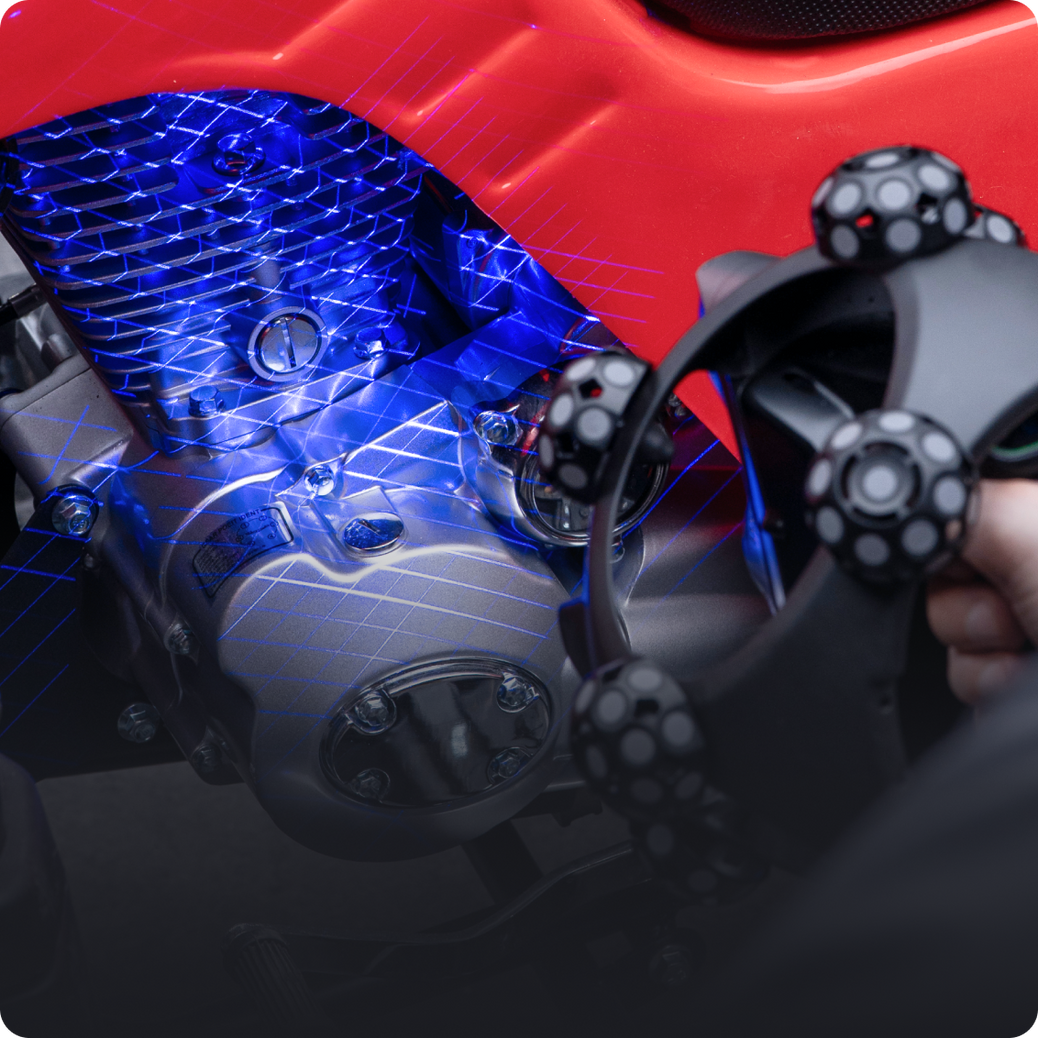

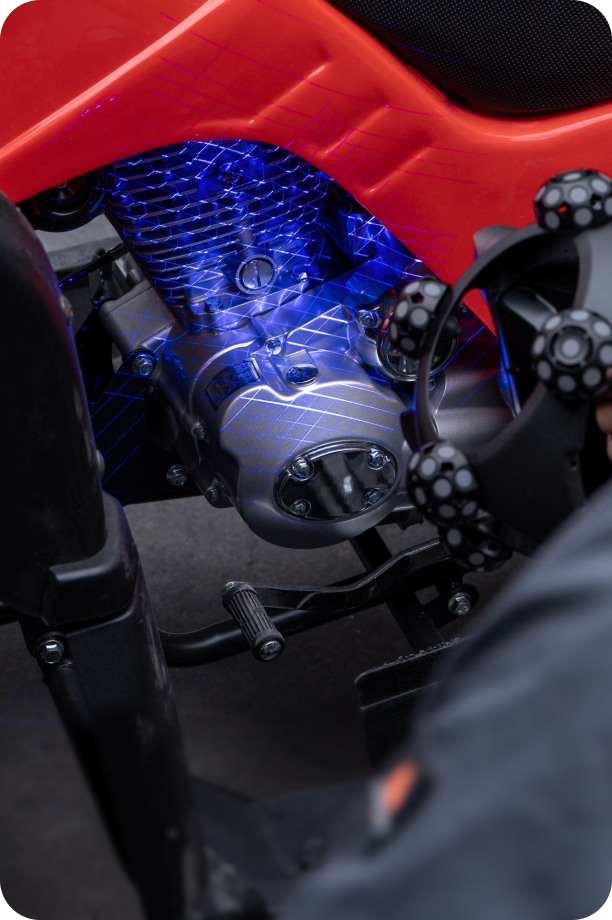

30 Kreuzlaser

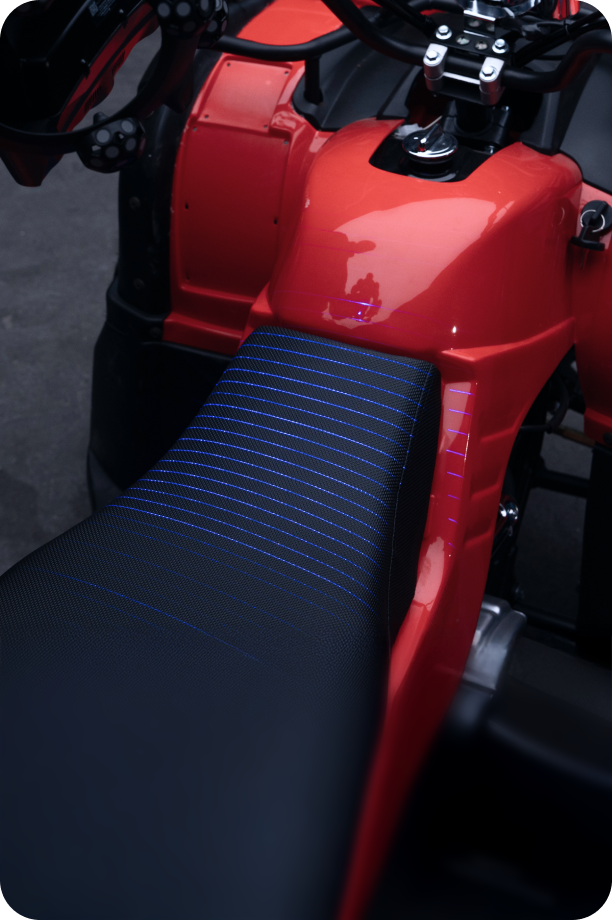

Schnelle Scans –
17 parallele Linien

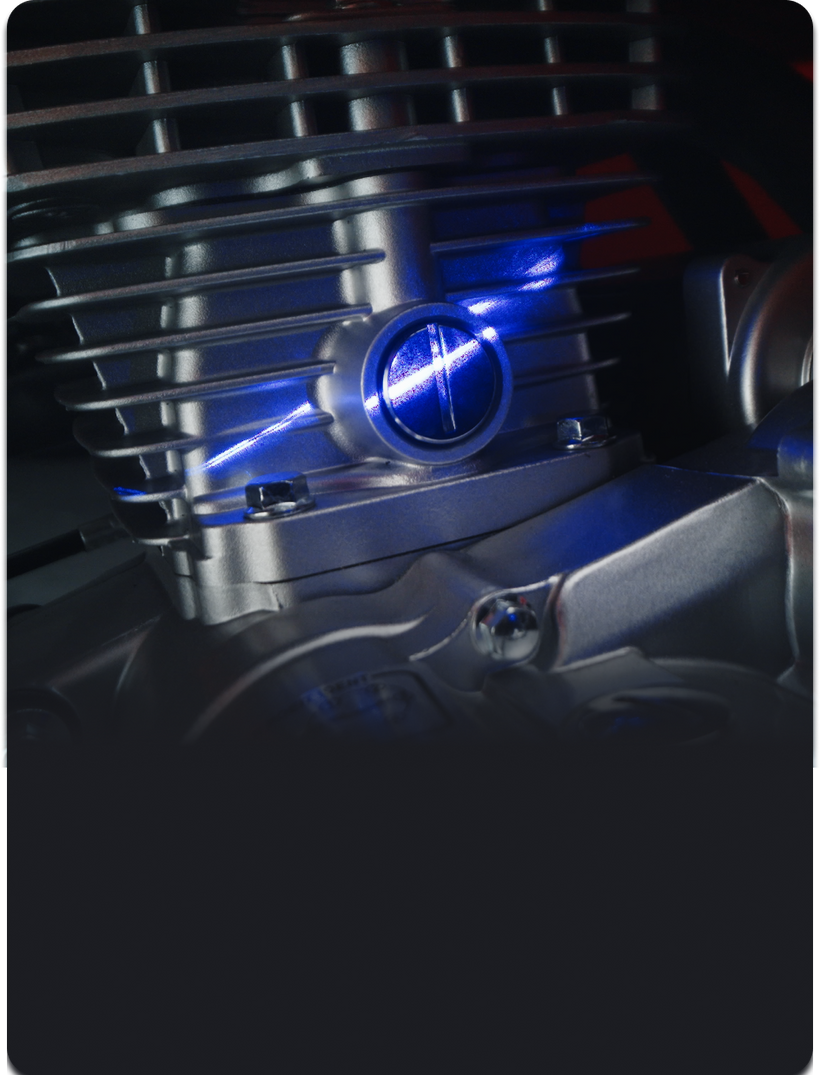

Scannen tiefer Bohrungen:
Einzel-Laser

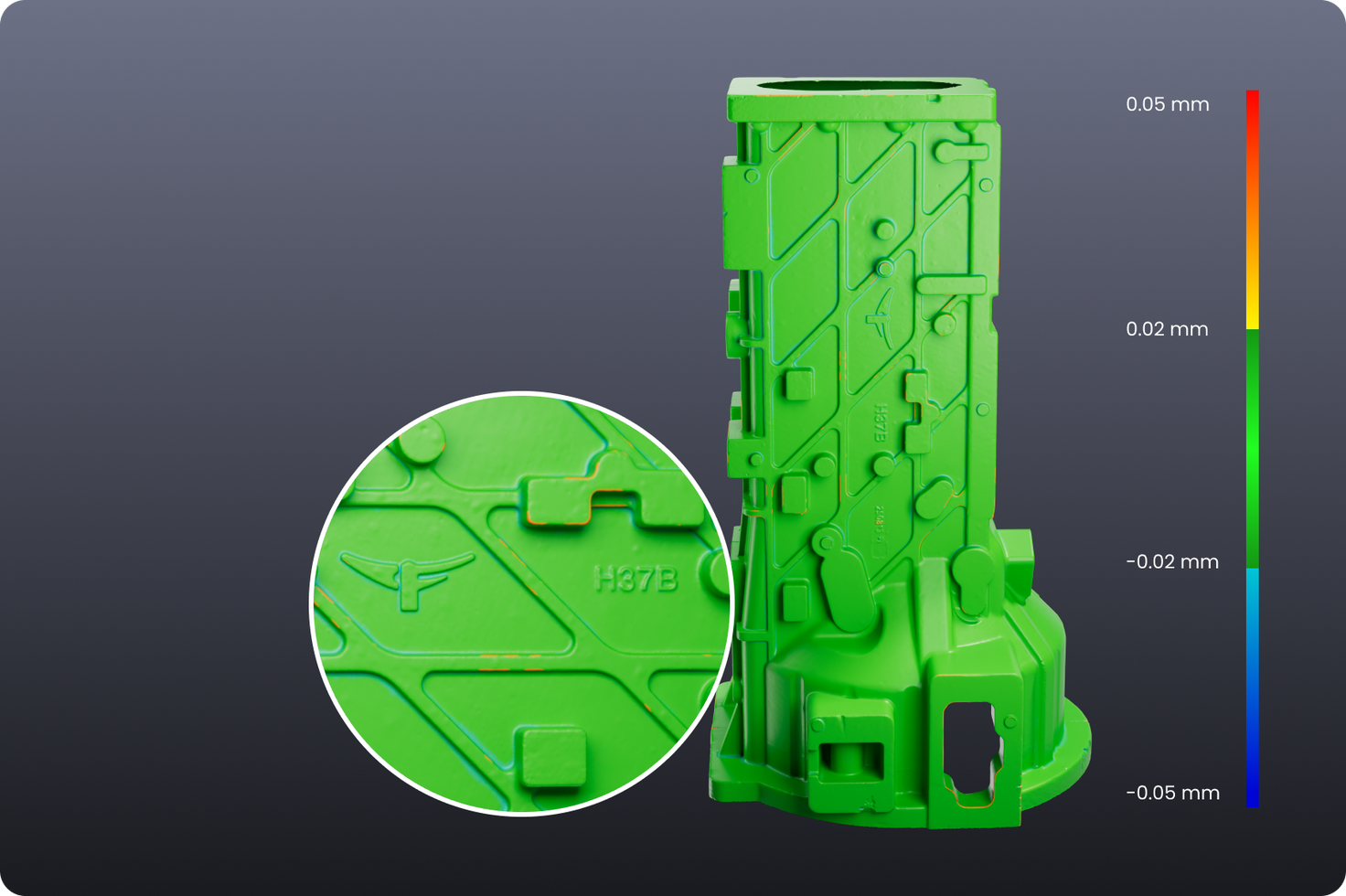

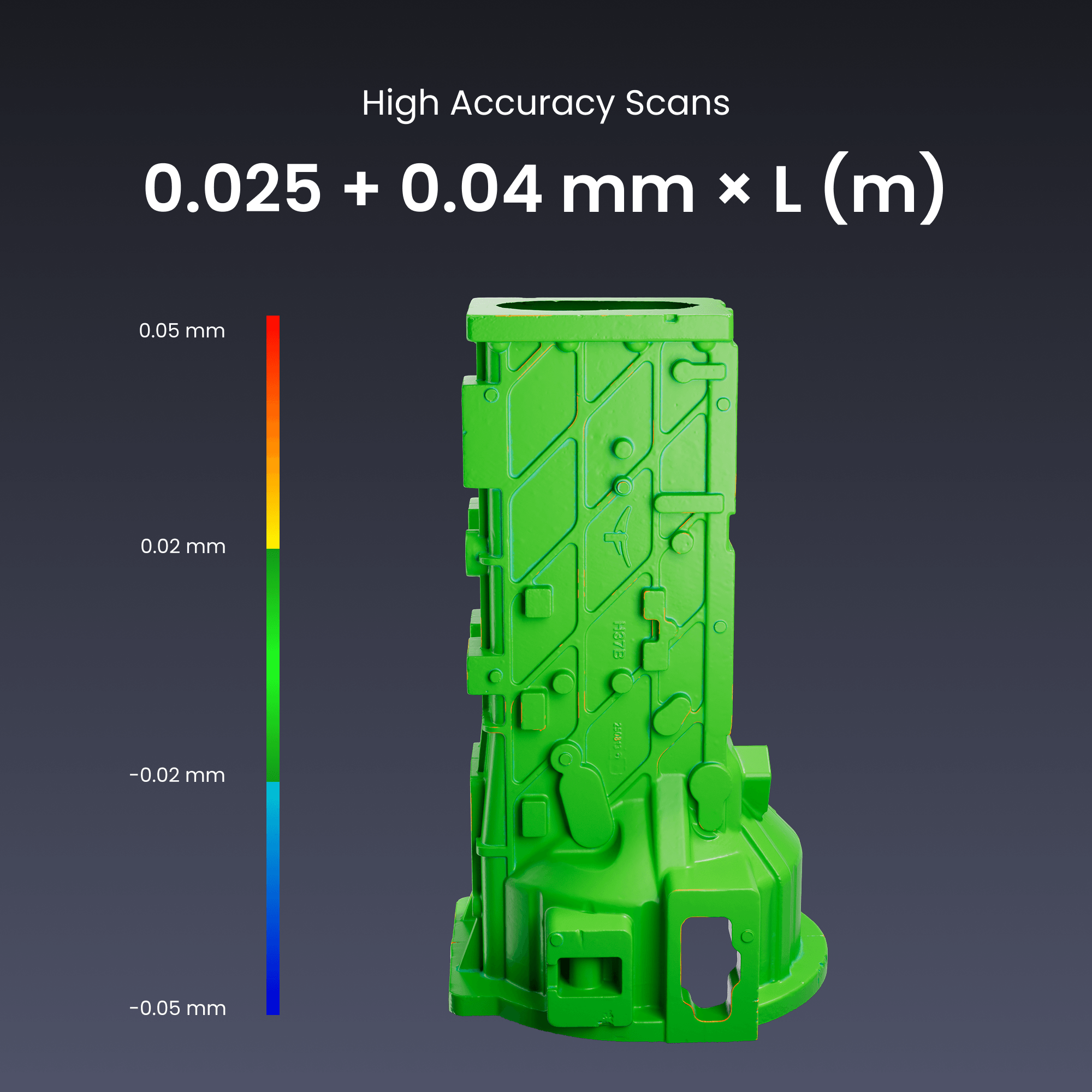

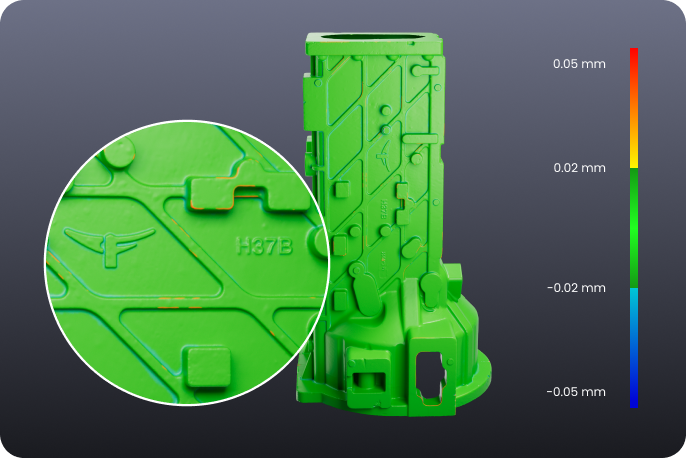

Hohe Genauigkeit
0,025 mm + 0,04 mm × L (m)

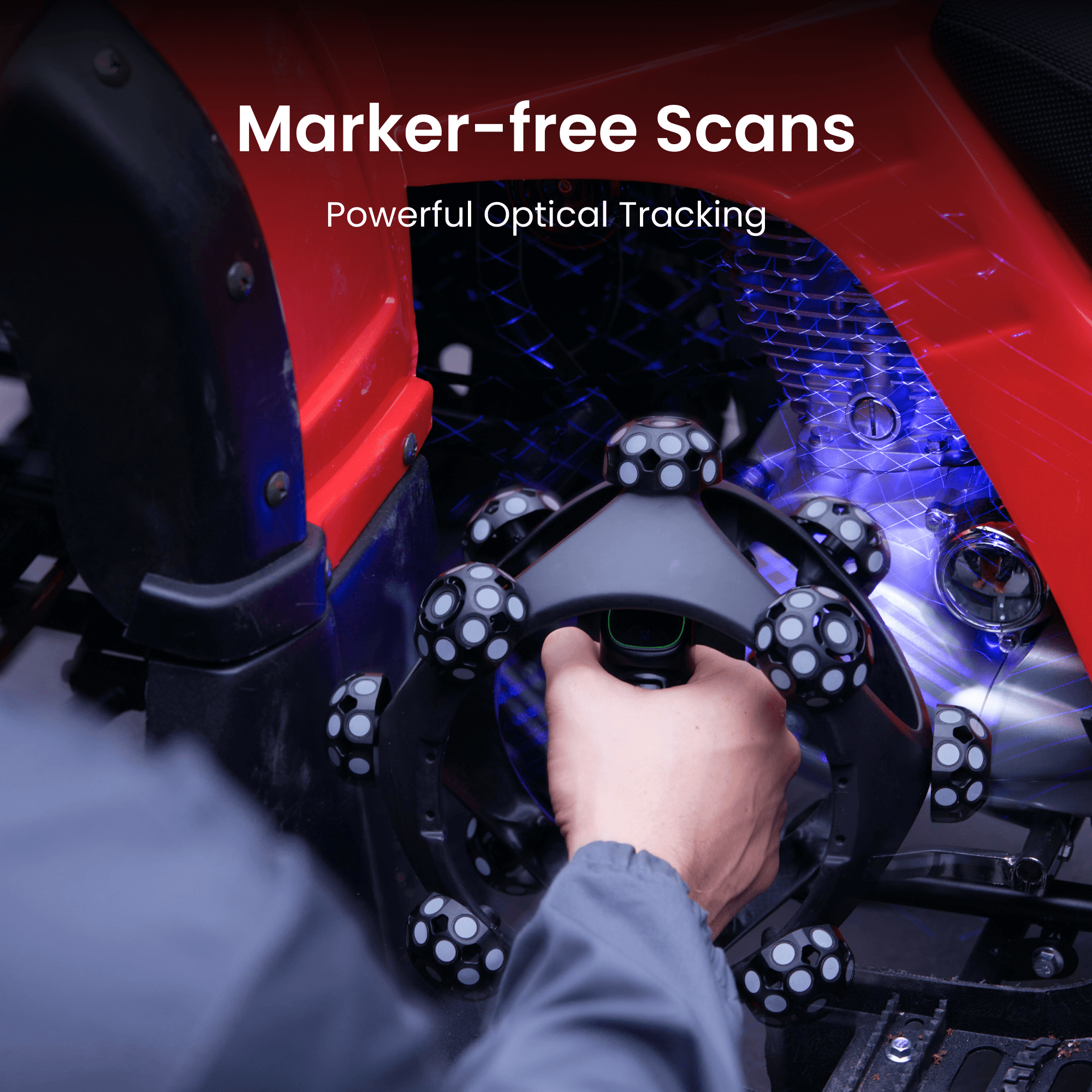

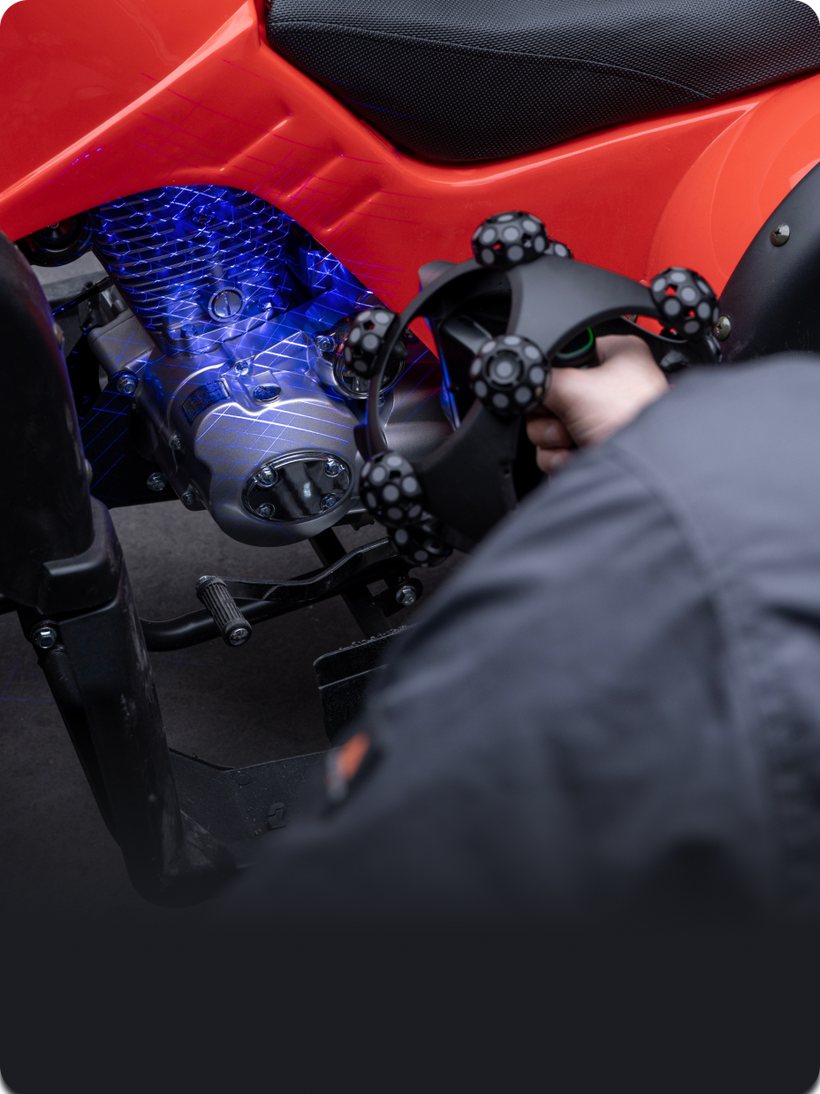

Zeitsparende markerfreie Scans

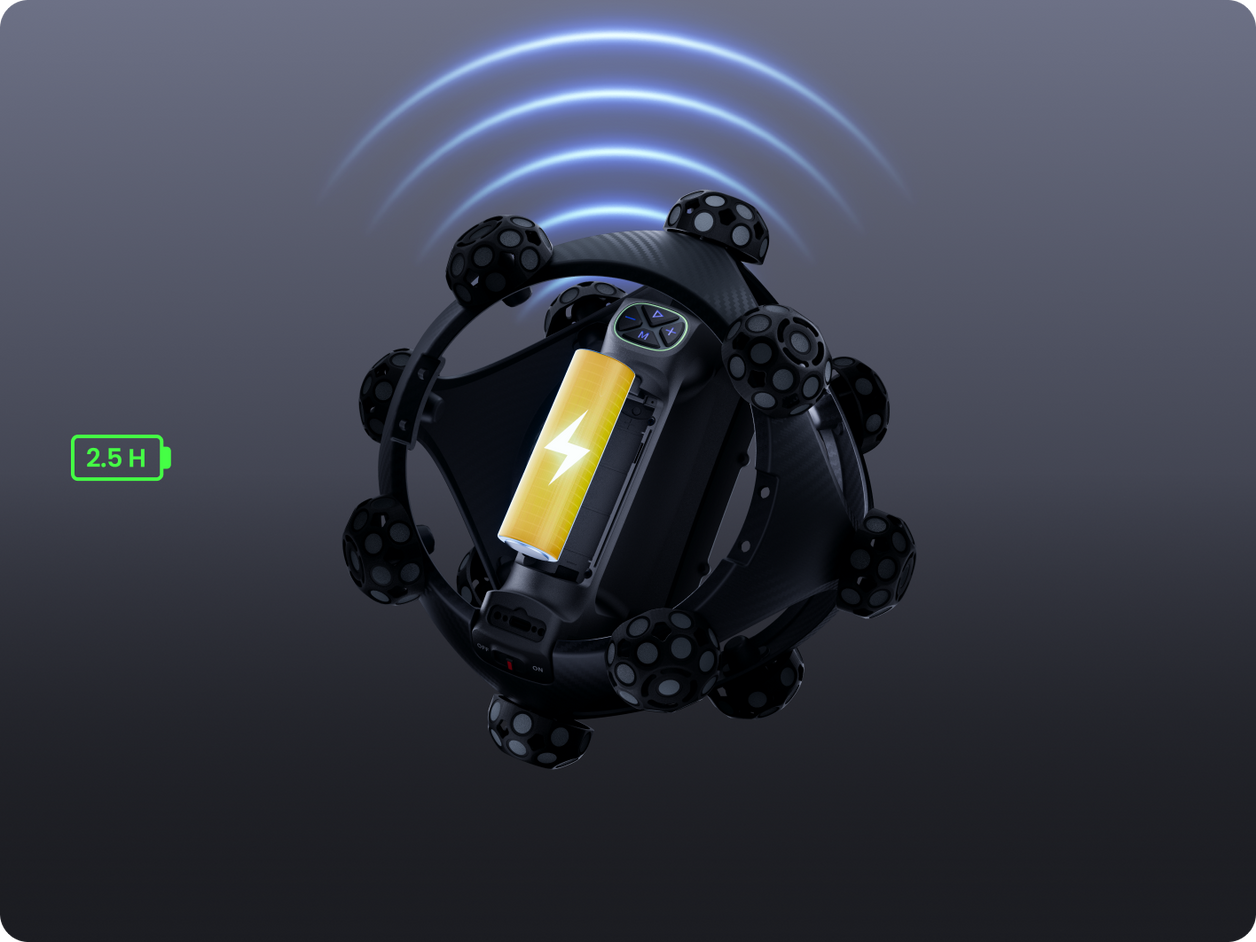

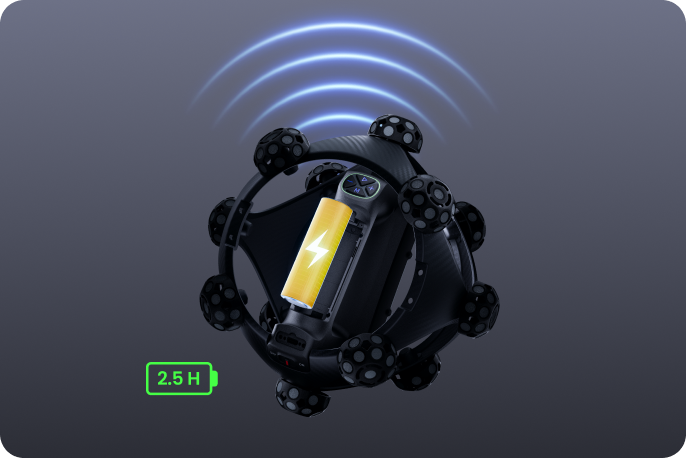

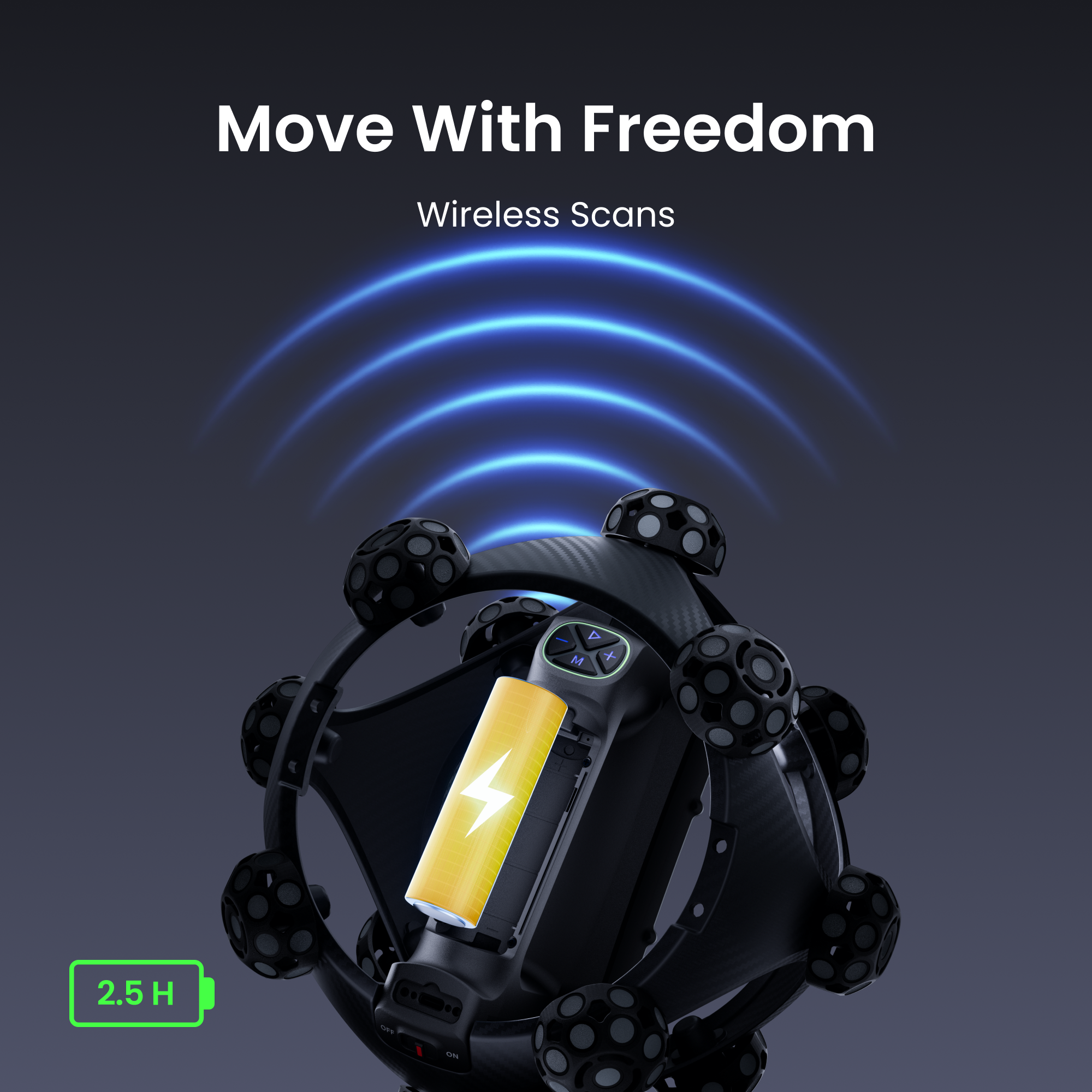

Frei bewegen, kabellos scannen
*Akku-Laufzeit: Bis zu 2,5 Stunden.

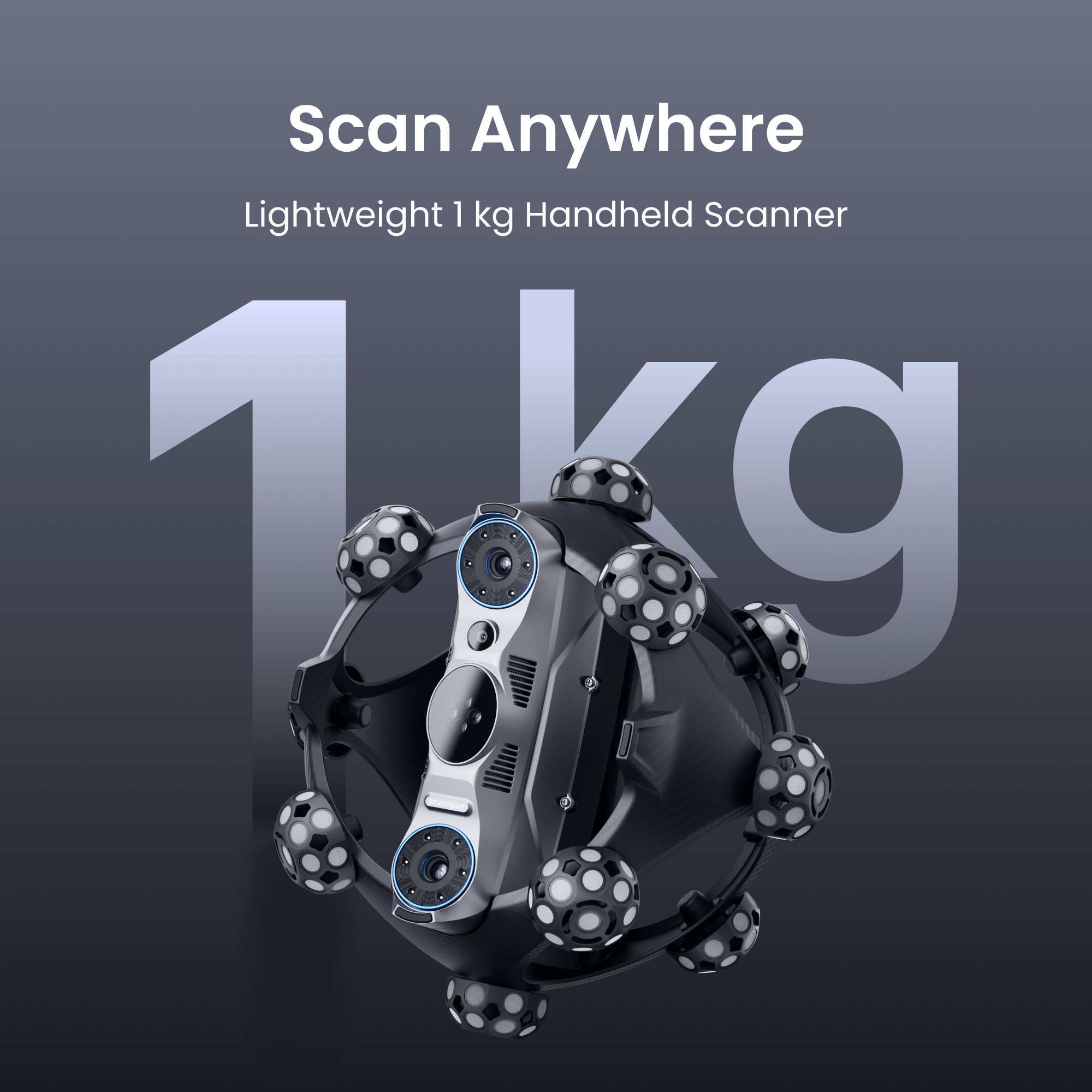

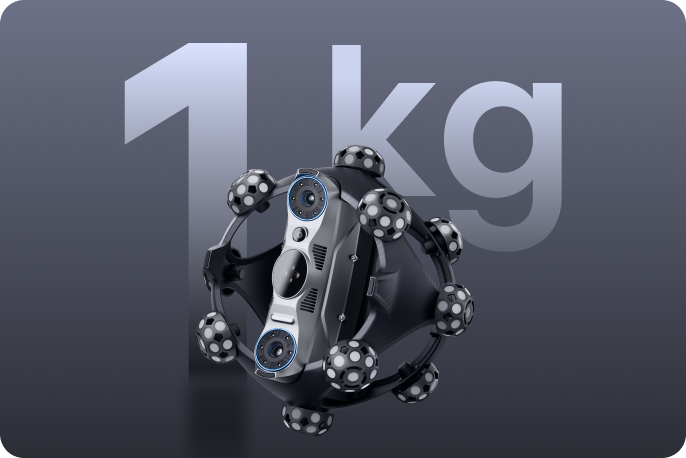

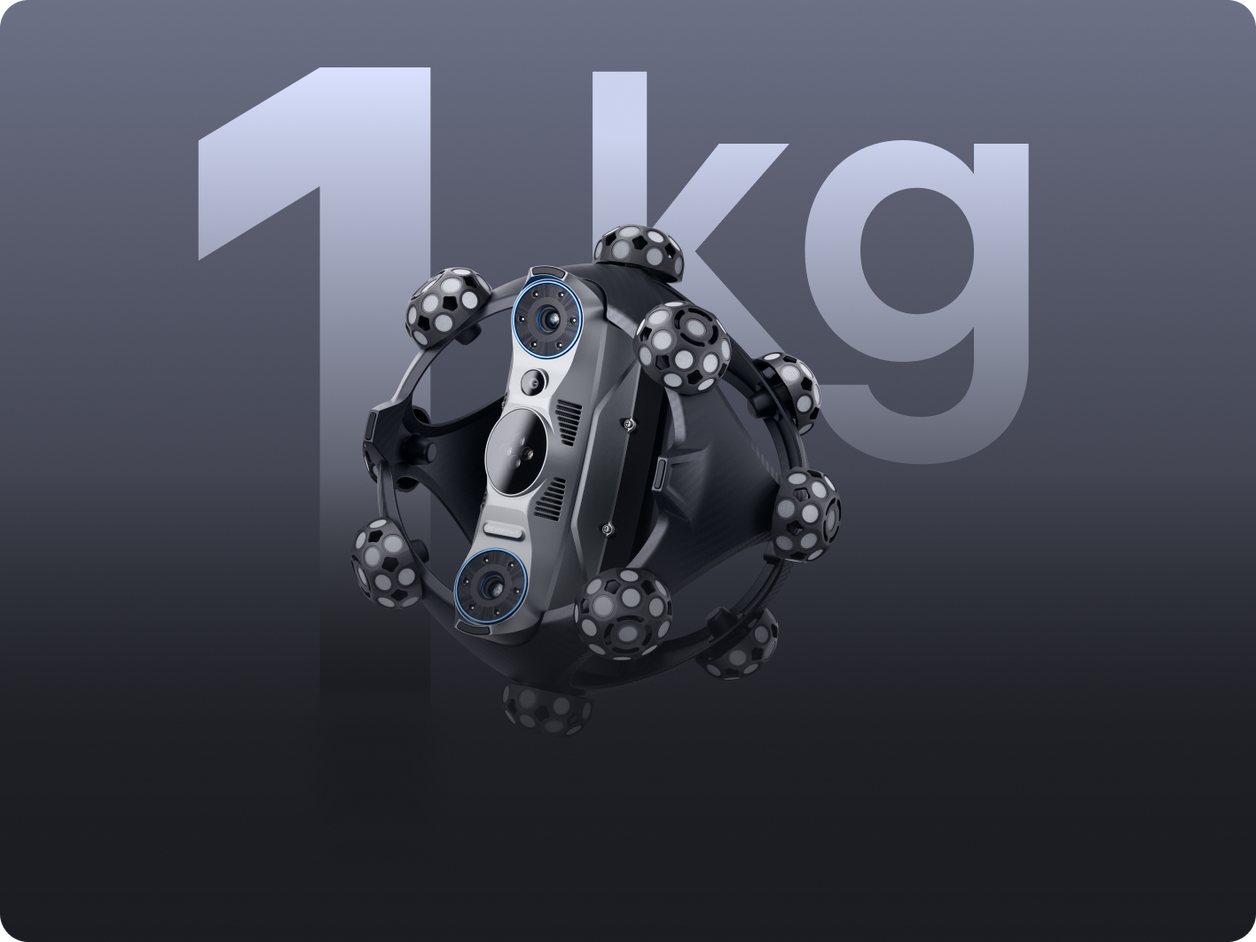

Leicht und tragbar

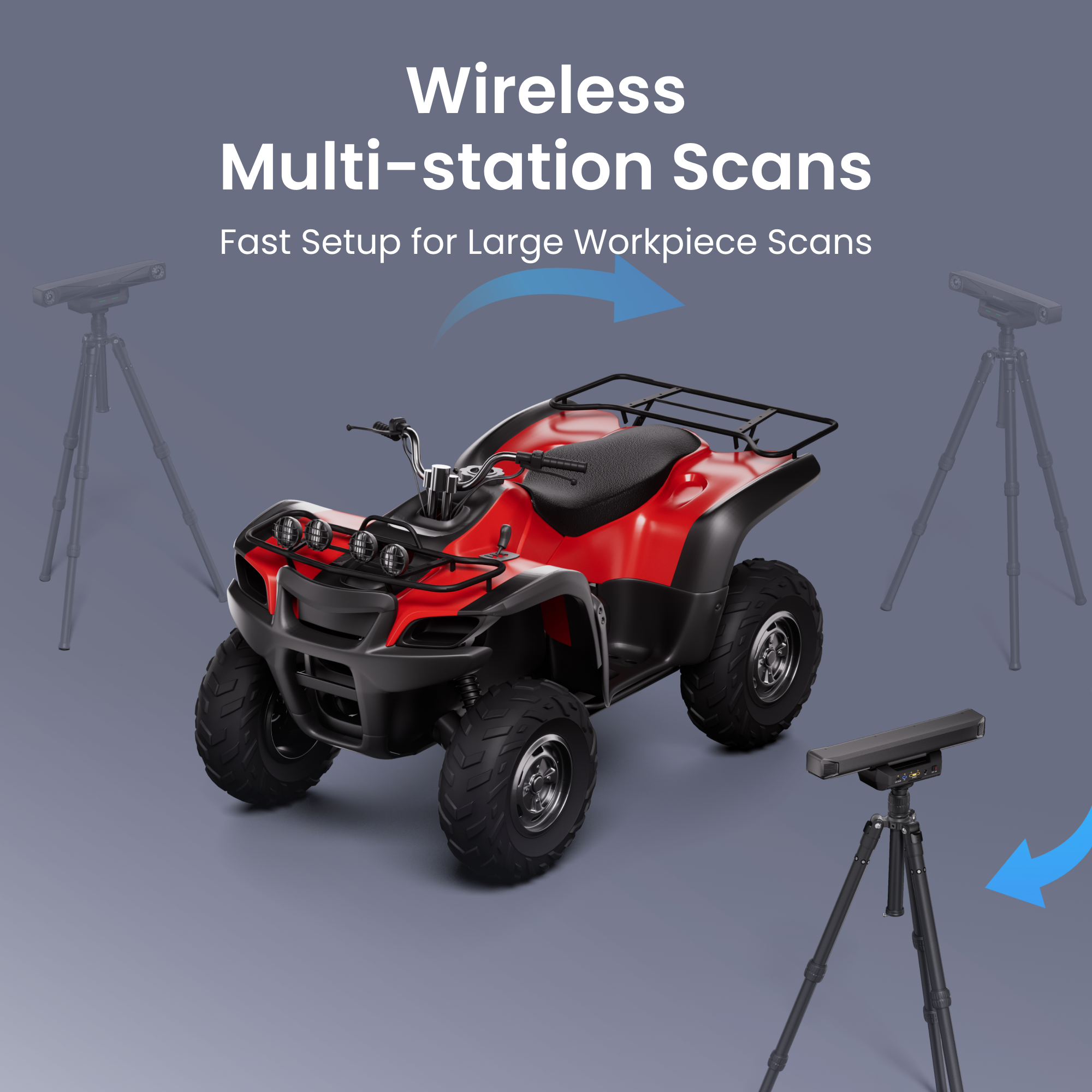

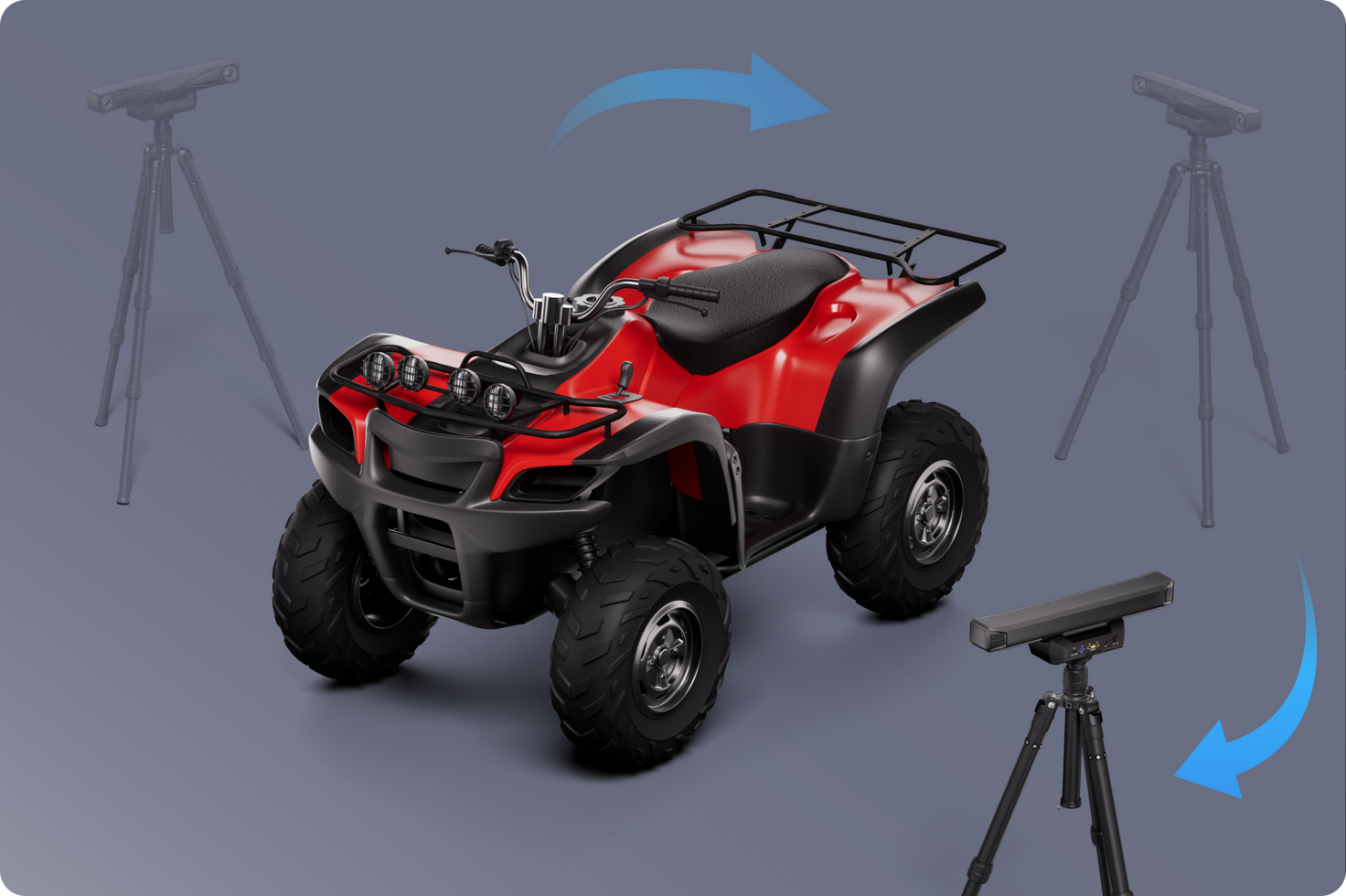

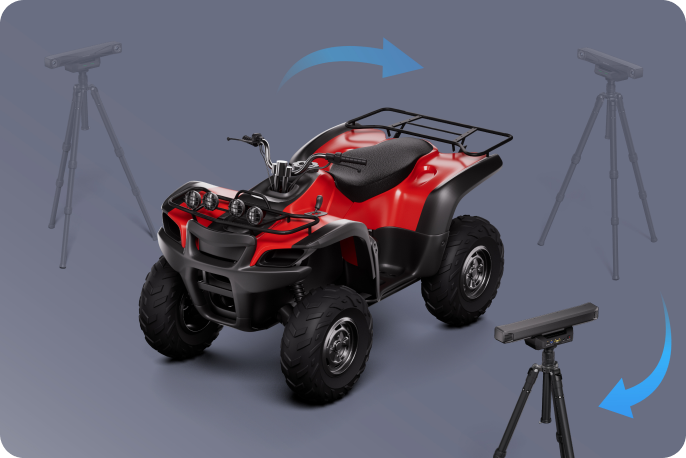

Drahtloses Multi-Station-
Scansetup

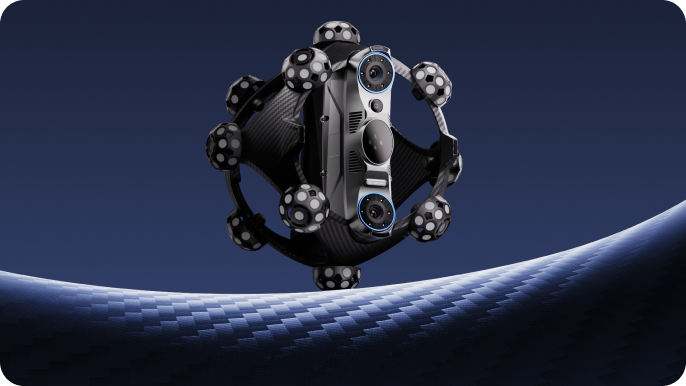

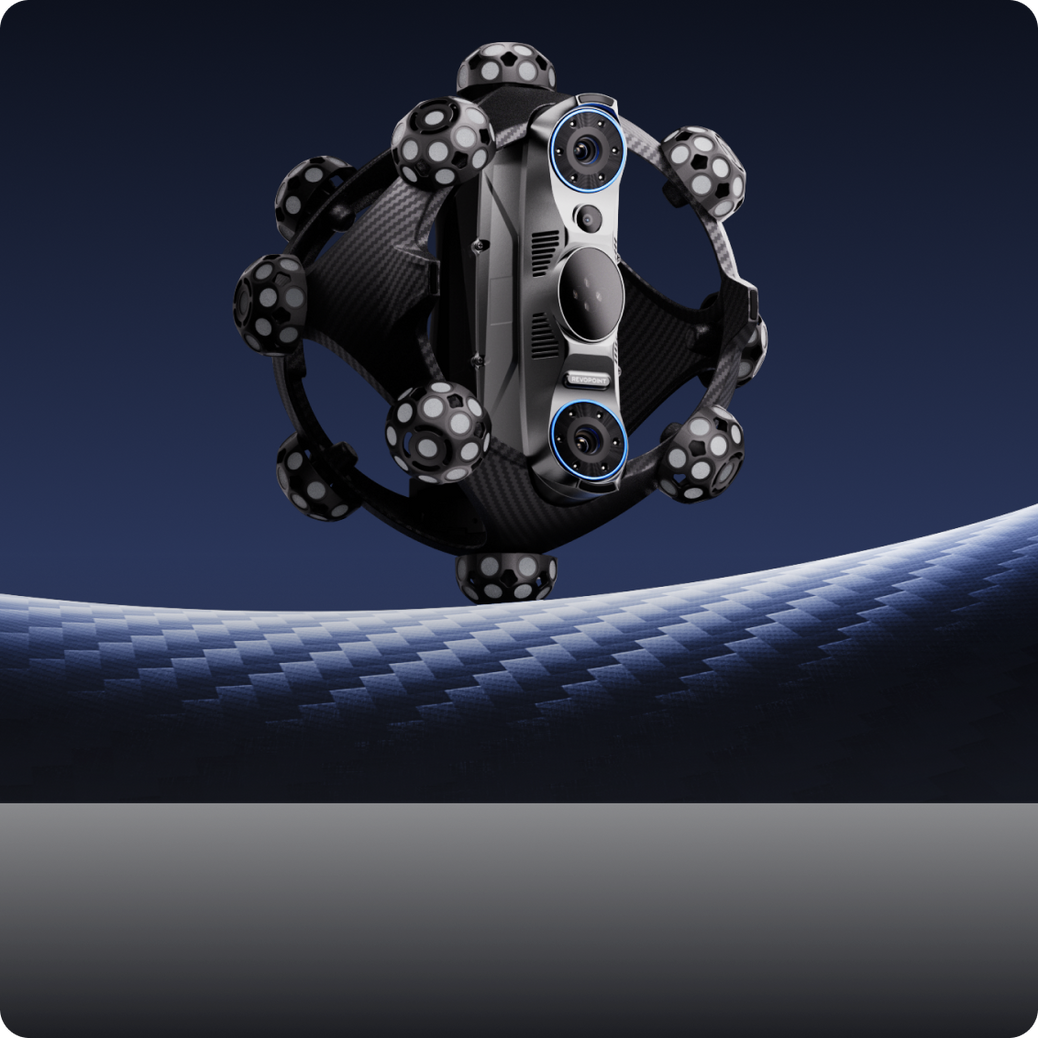

Robuster Kohlefaser-Rahmen
Detaillierte Texturerfassung

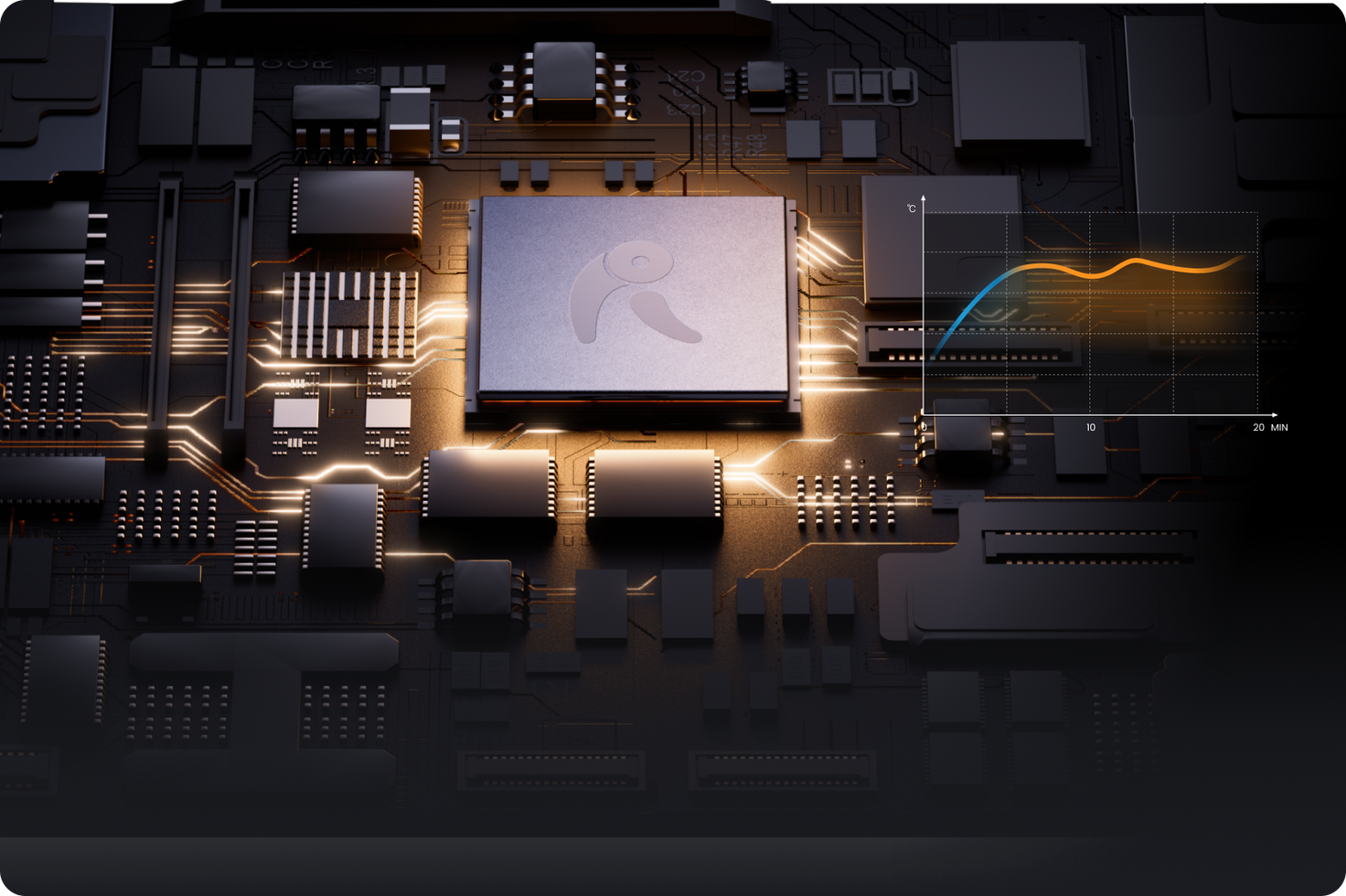

Immer präzise, niemals warten
TCP Remote Control

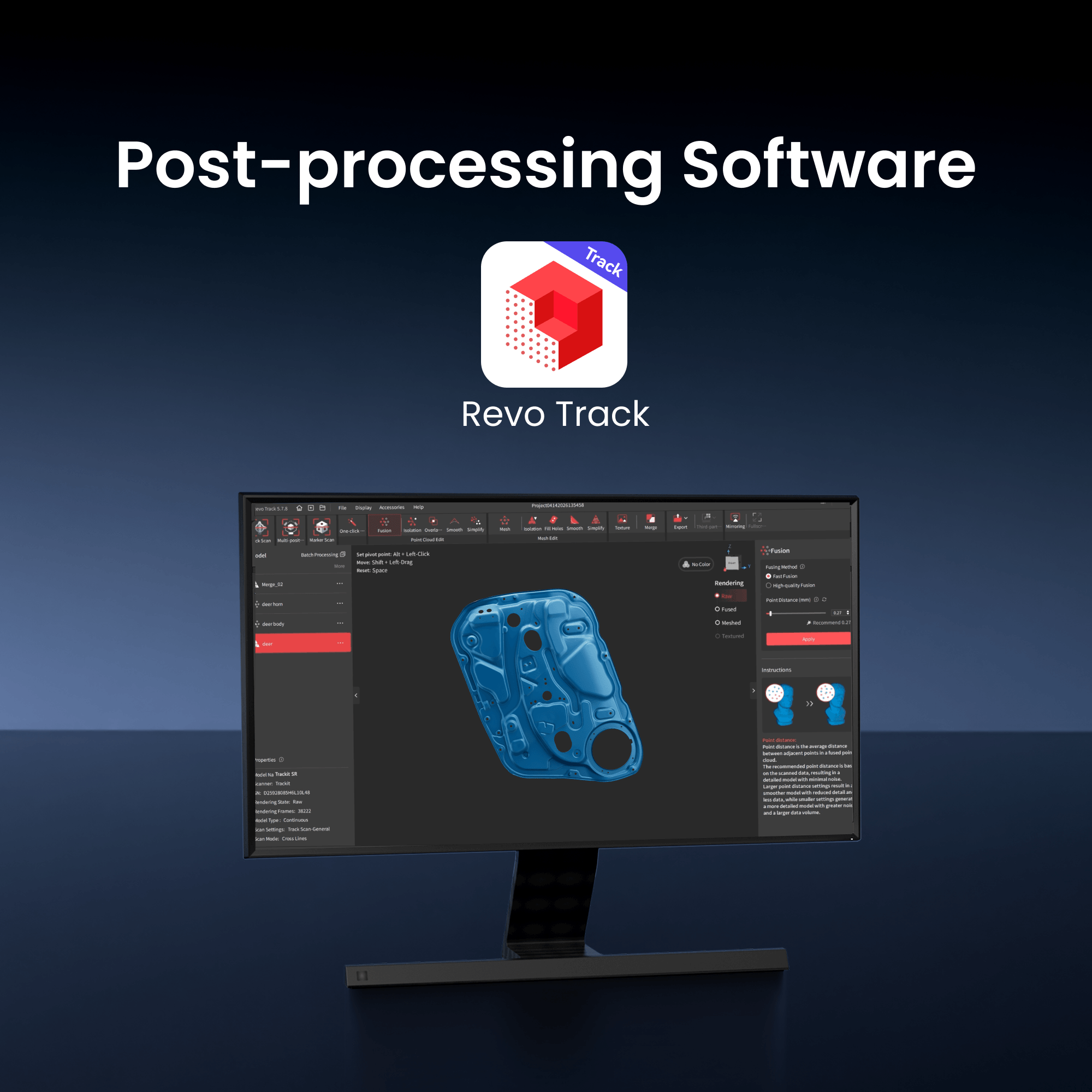

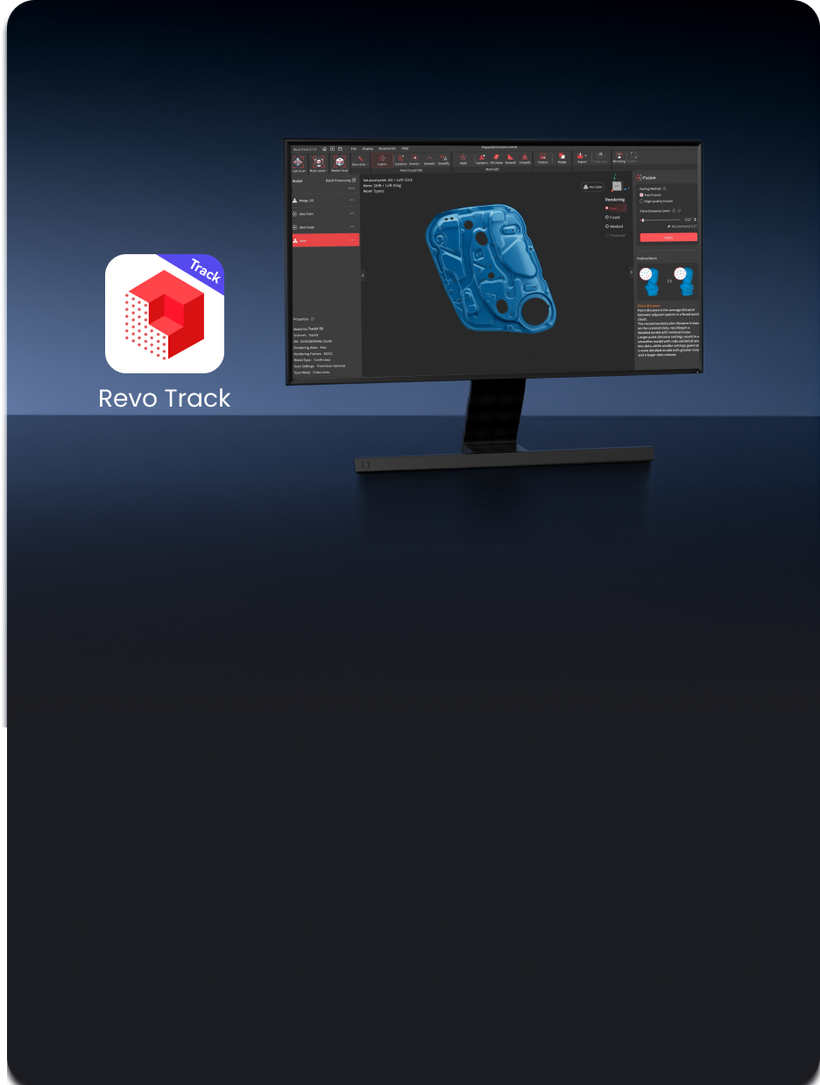

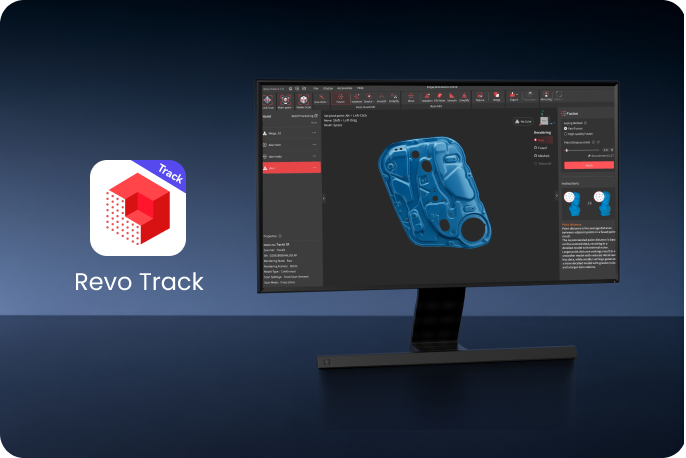

Revo Track: Kostenlose Nach-
verarbeitungssoftware
Ausgabeformate: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX

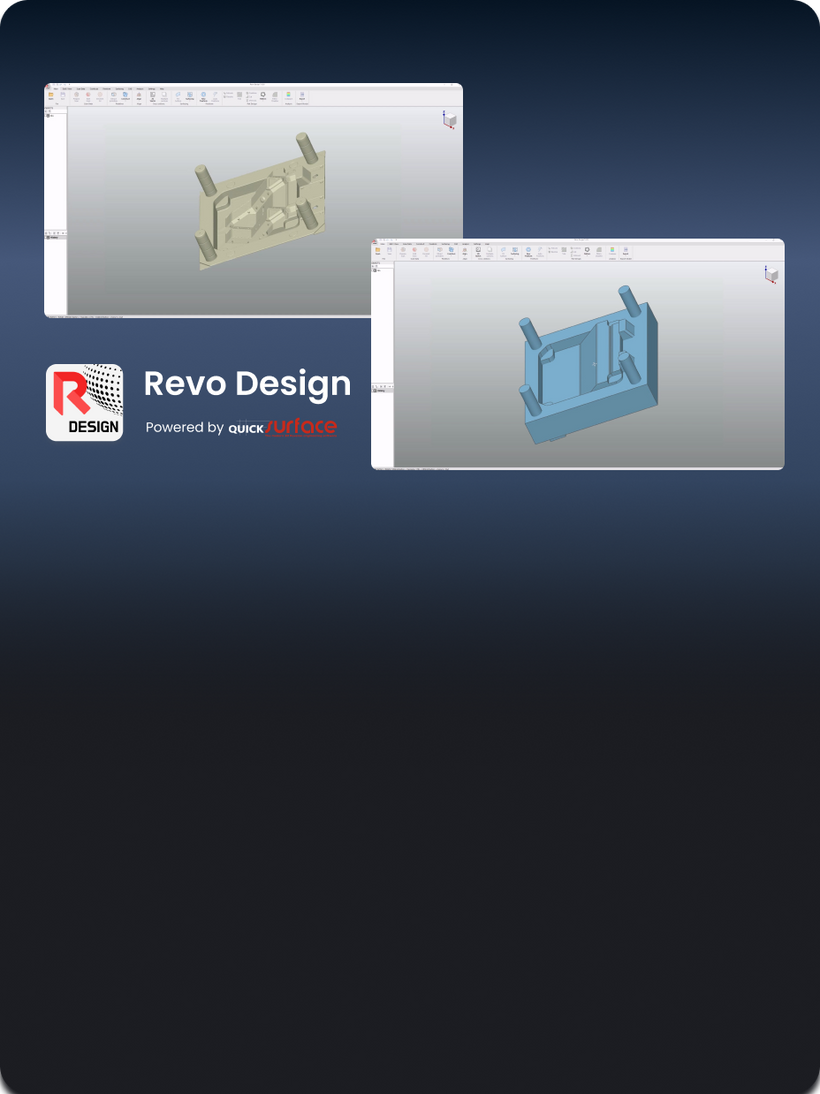

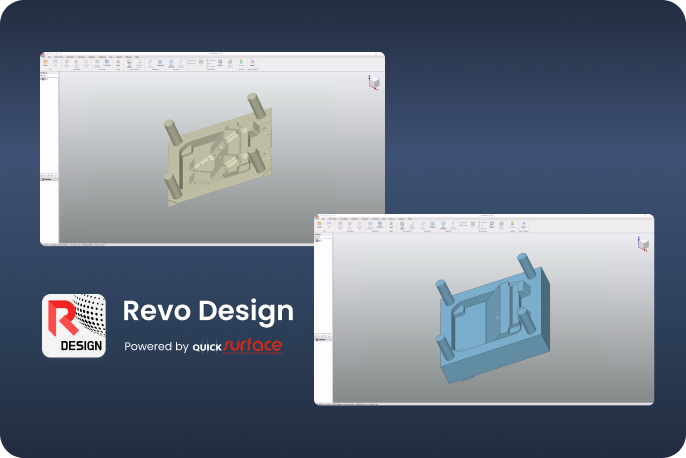

Revo Design –
Scans zu CADs

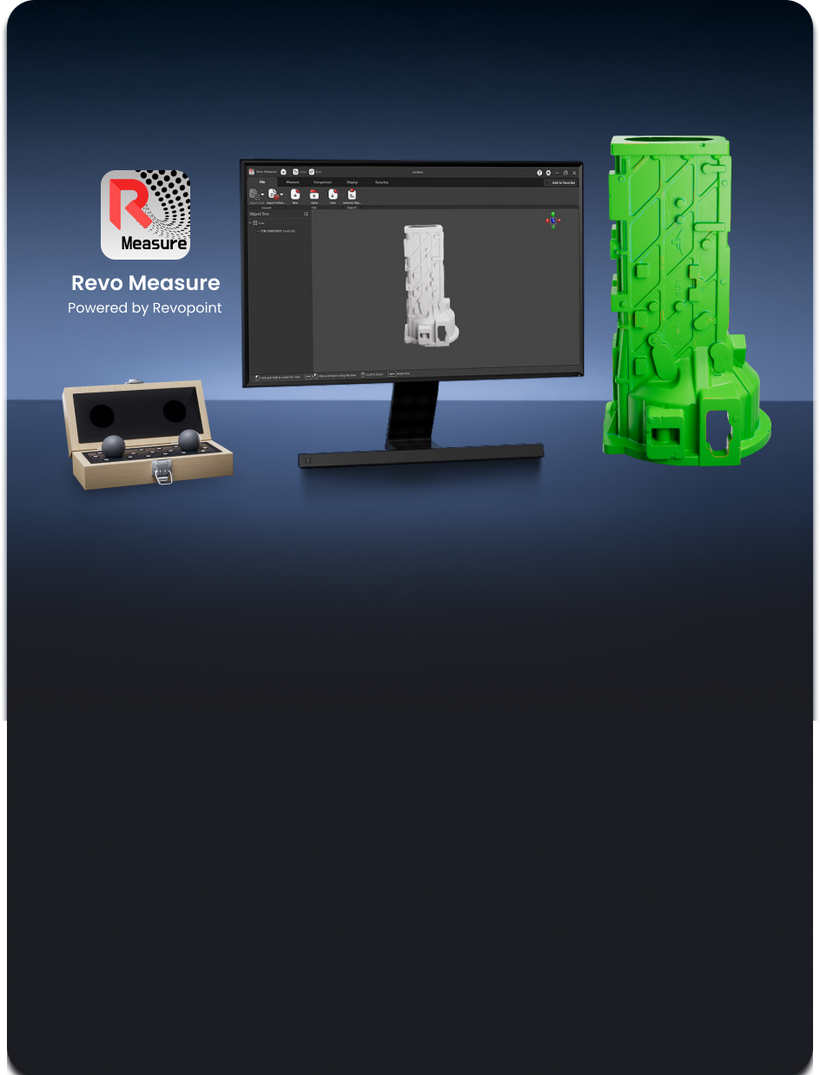

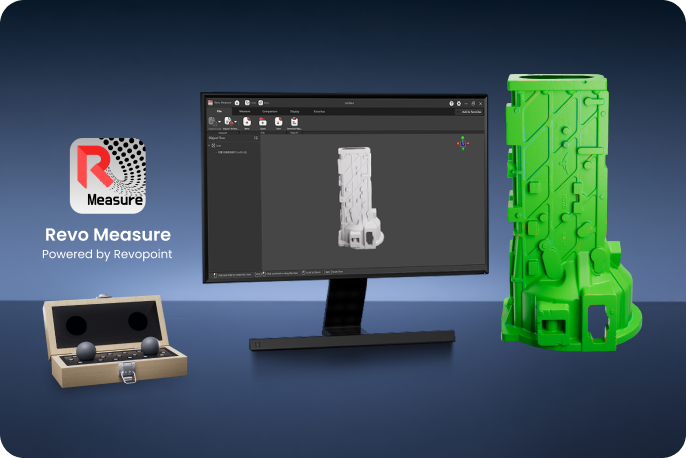

Revo Measure – Scans zu
Messungen
*Im CMM-Edition enthalten.
30 Kreuzlaser
17 parallele Linien
Einzel-Laser
0,025 mm + 0,04 mm × L (m)
*Akku-Laufzeit: Bis zu 2,5 Stunden.
Scansetup
verarbeitungssoftware
Ausgabeformate: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Scans zu CADs
Messungen
*Im CMM-Edition enthalten.
Trackit SR 3D-Modellgalerie

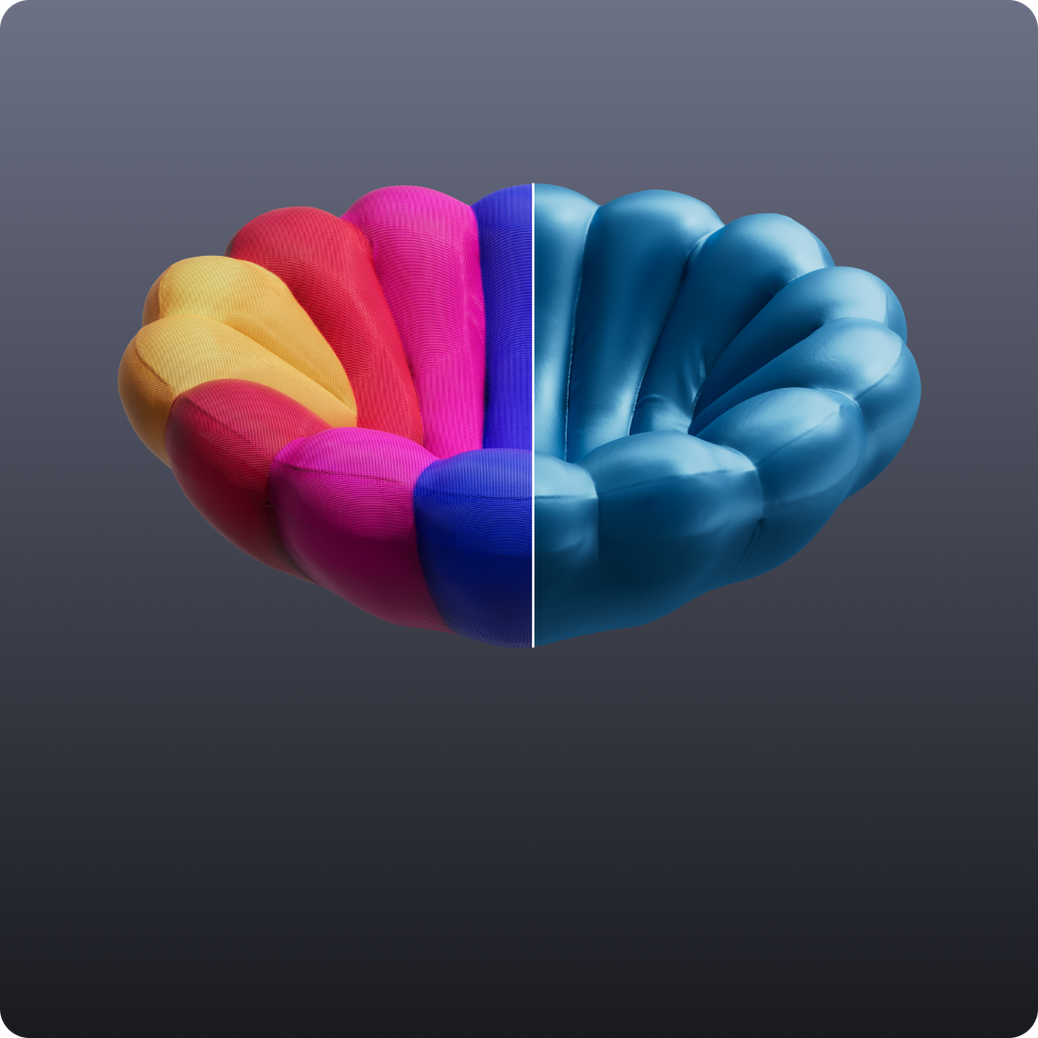

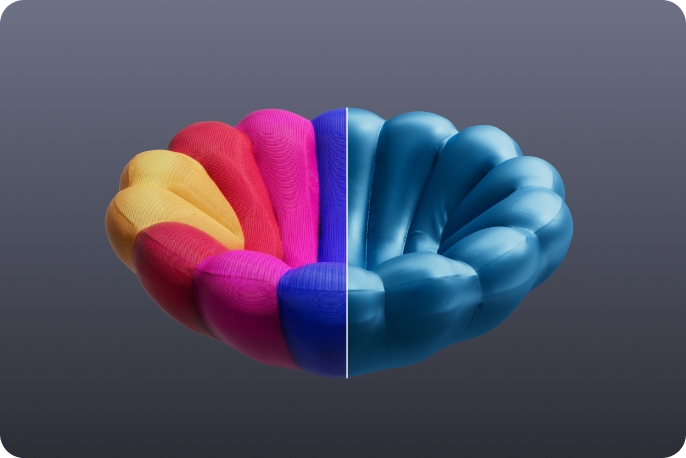

Farbiges Sofa
Fahrrad

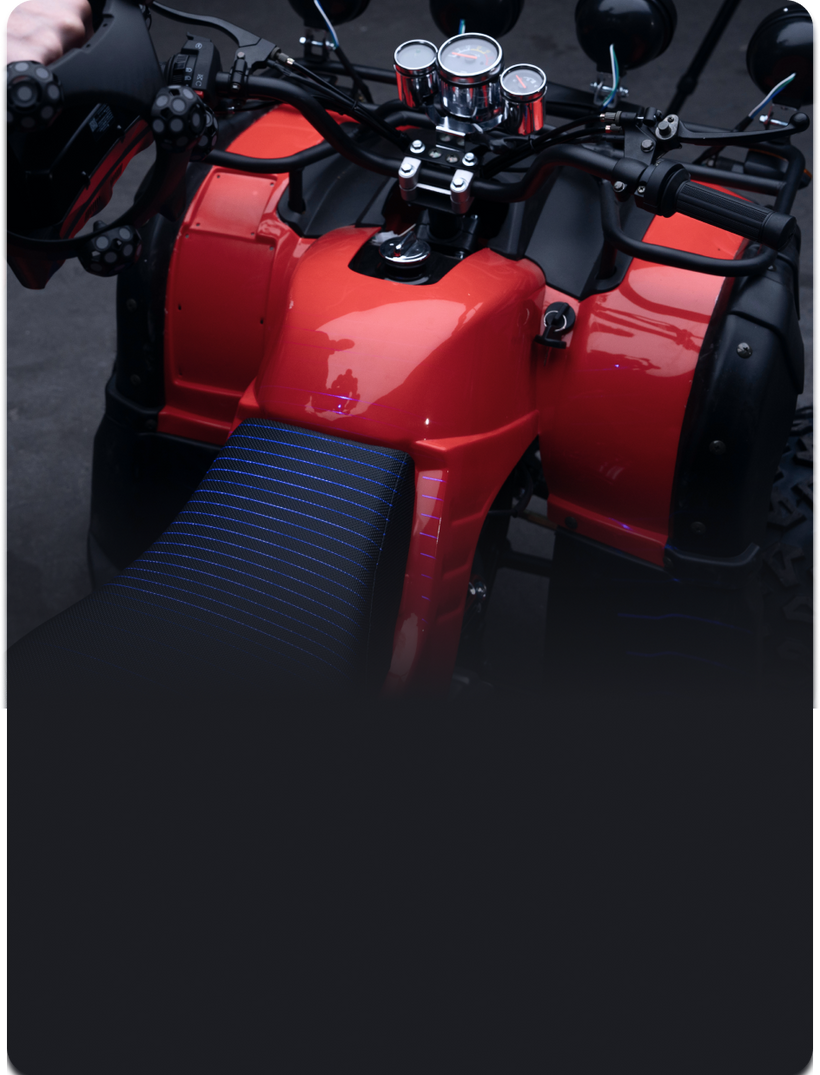

ATV (Geländefahrzeug)
Dünnes Werkstück

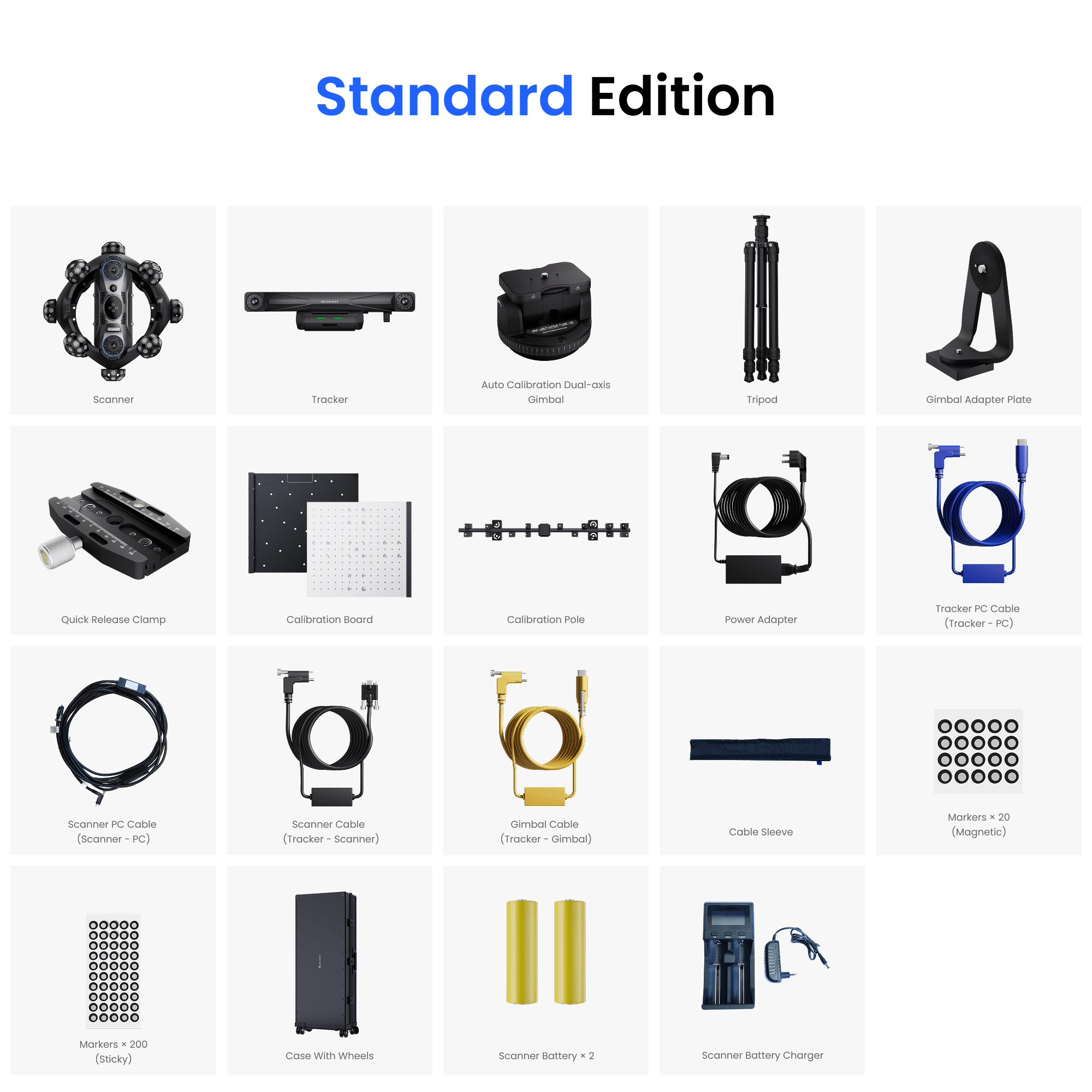

What’s in the Box
Standard Edition

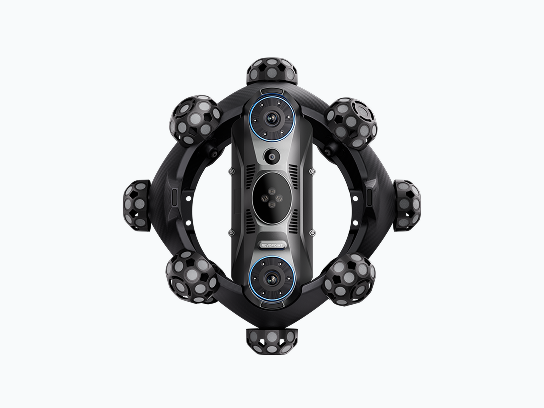

Scanner

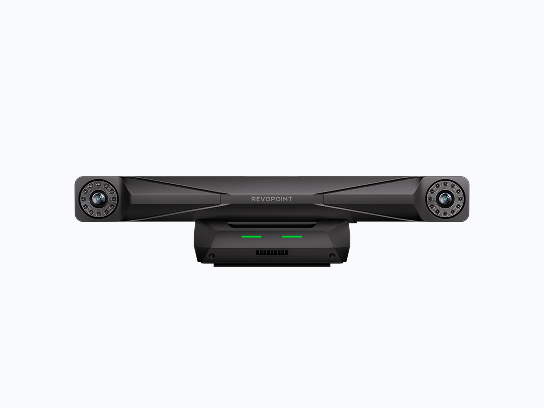

Tracker

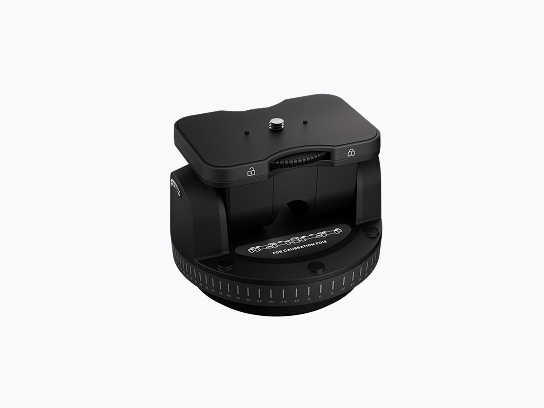

Auto Calibration Dual-axis Gimbal

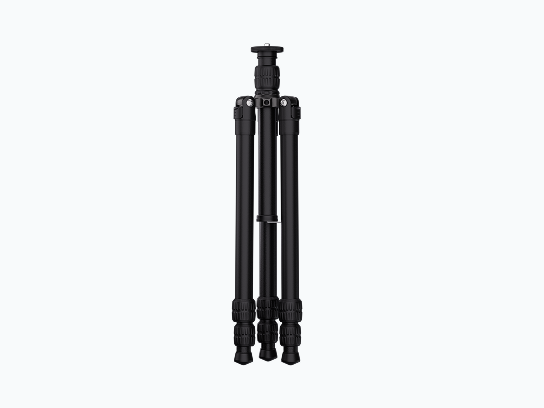

Tripod

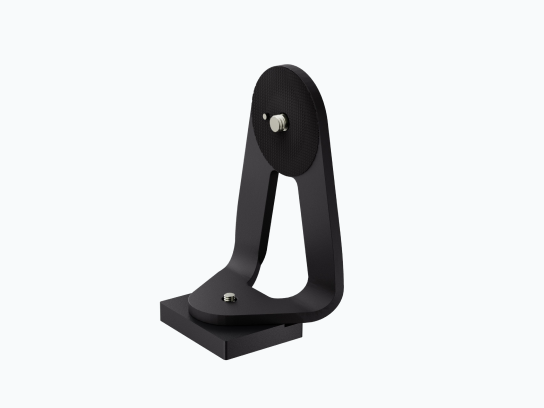

Gimbal Adapter Plate

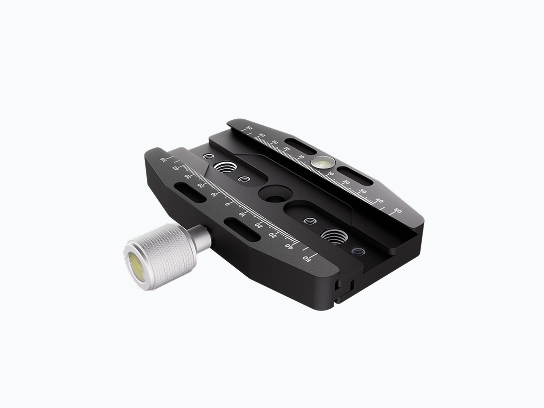

Quick Release Clamp

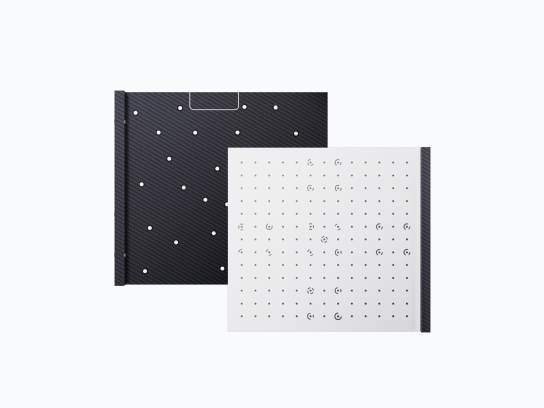

Calibration Board

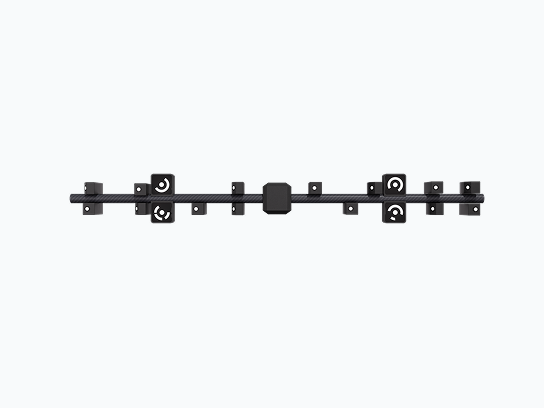

Calibration Pole

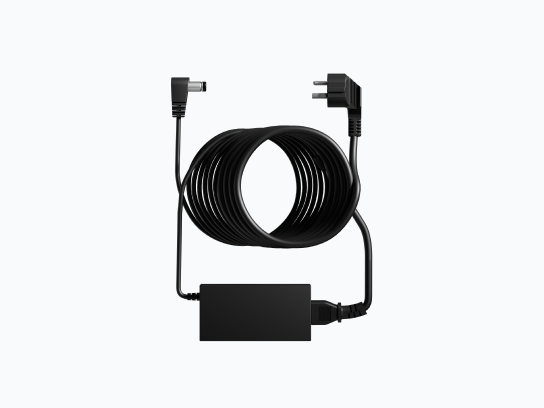

Power Adapter

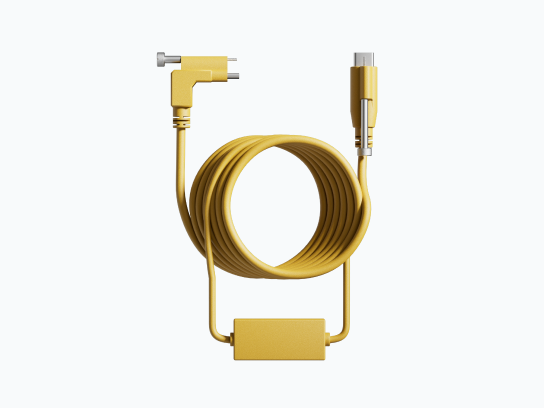

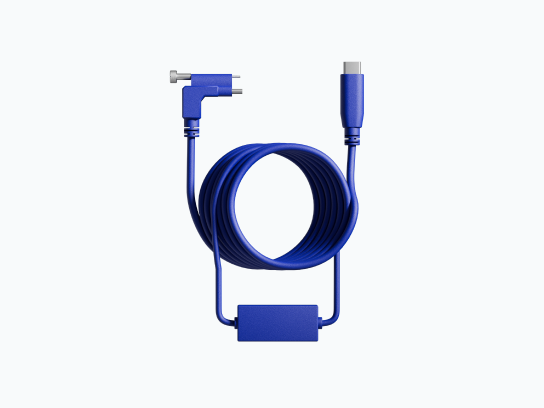

Tracker PC Cable (Tracker - PC)

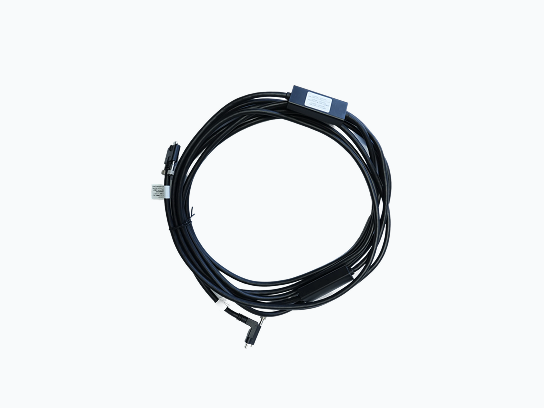

Scanner PC Cable (Scanner - PC)
Scanner Cable (Tracker - Scanner)
Gimbal Cable (Tracker - Gimbal)

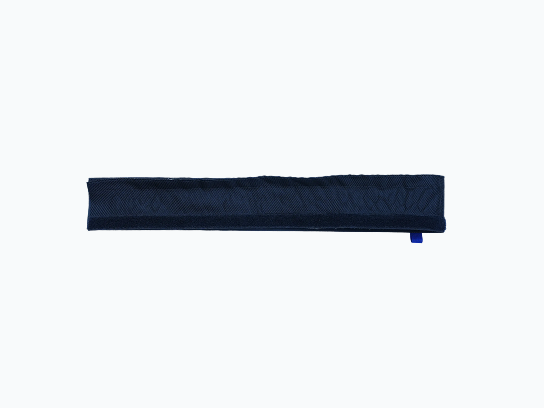

Cable Sleeve

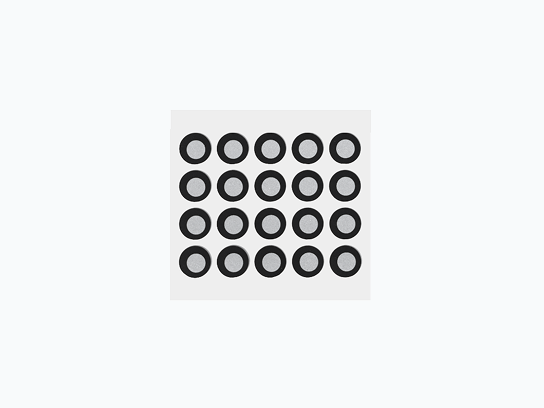

Markers × 20 (Magnetic)

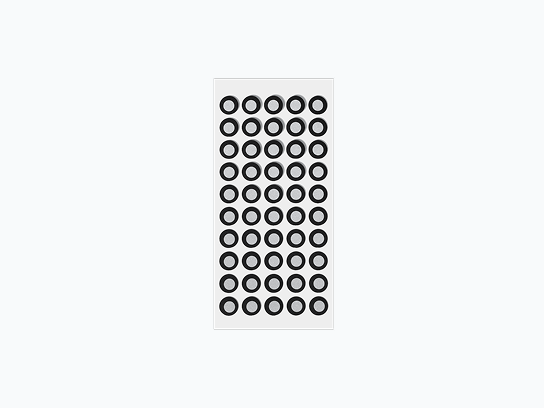

Markers × 200 (Sticky)

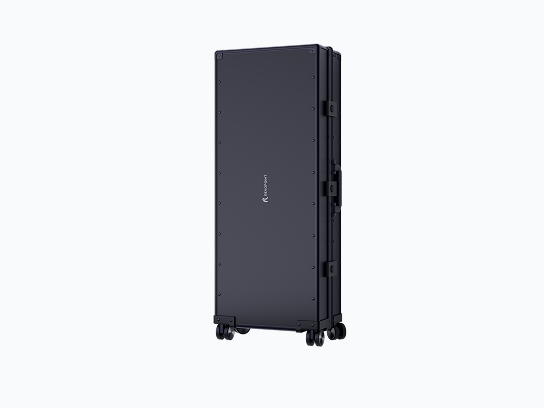

Case With Wheels

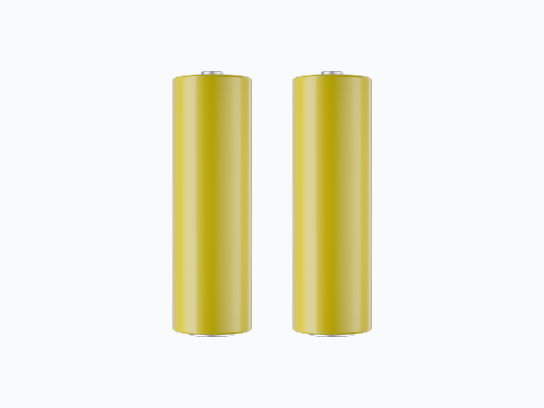

Scanner Battery × 2

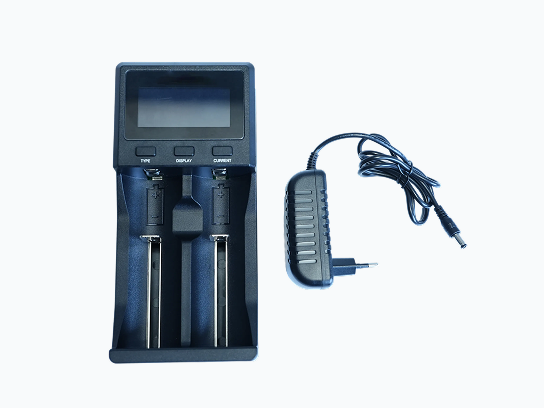

Scanner Battery Charger

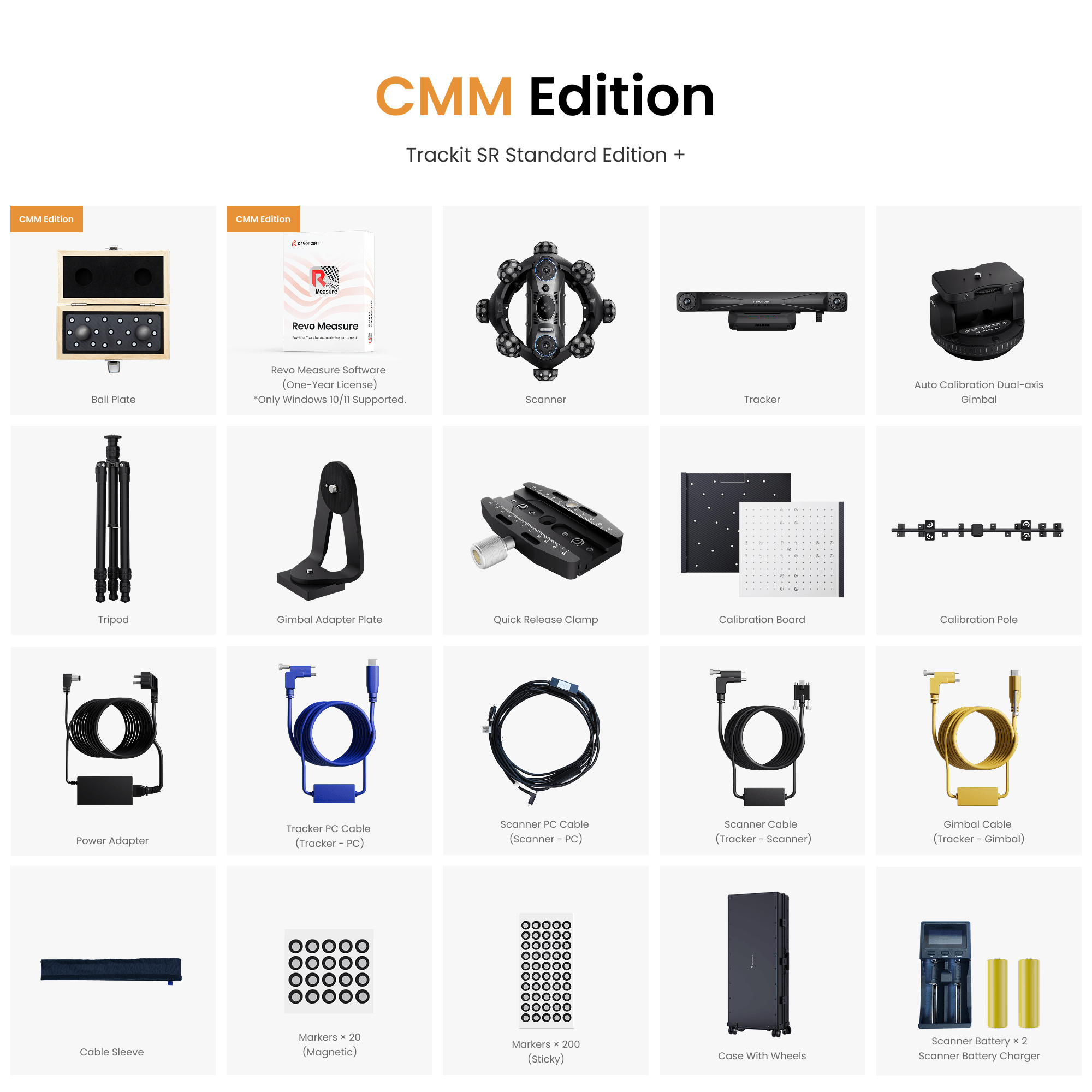

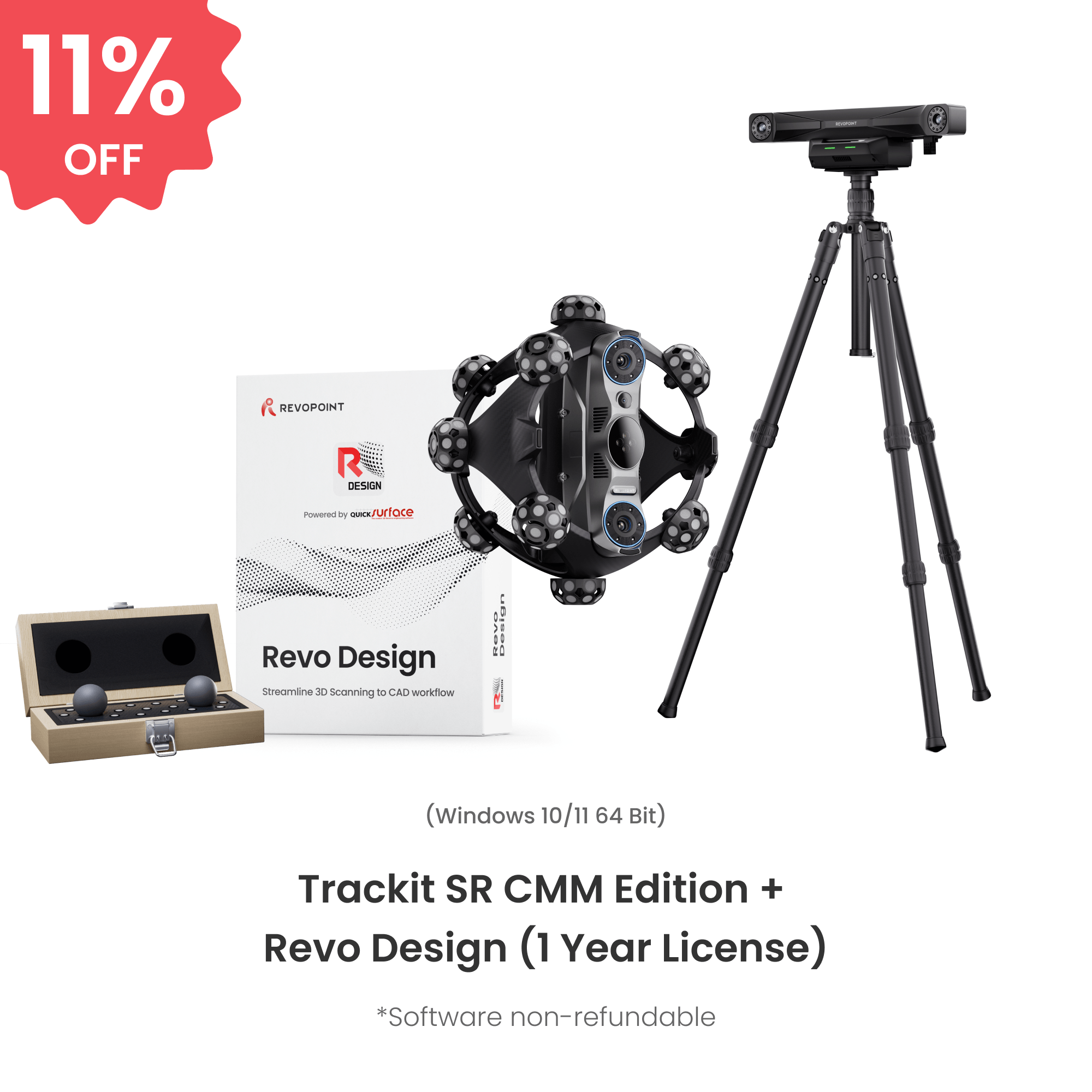

CMM Edition

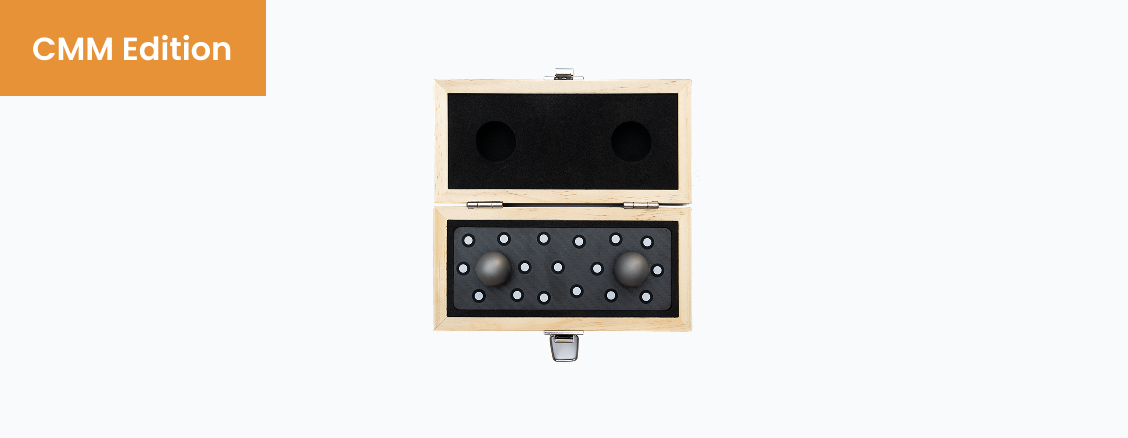

Ball Plate
Revo Measure Software (One-Year License)
*Only Windows 10/11 Supported.
Battery Grip
Battery Grip Power Cable
More Service
Not sure if a Revopoint 3D scanner suits your project? Send us your sample, we'll scan it with your selected scanner, then send you a high-precision STL/OBJ model and a scan-suitability report.
Sonderaktionen
Sonderrabatt
Wenn Sie Lehrer, Veteran, Arzt oder Student mit einem gültigen Ausweis sind, können Sie einen zusätzlichen Rabatt von 5 % auf alle unsere Scanner genießen.
Programm zum Großkauf
Kaufen Sie Scanner im Großformat und erhalten Sie bis zu 5 % Rabatt beim Checkout!
Expertenberatung
Sprechen Sie jetzt mit einem Experten! Wir helfen Ihnen bei allen technischen Fragen und Anliegen.
Bringen Sie Ihren Trackit SR in Bestform: Kompatible Software
Specifications
Trackit SR 3D-Scanner

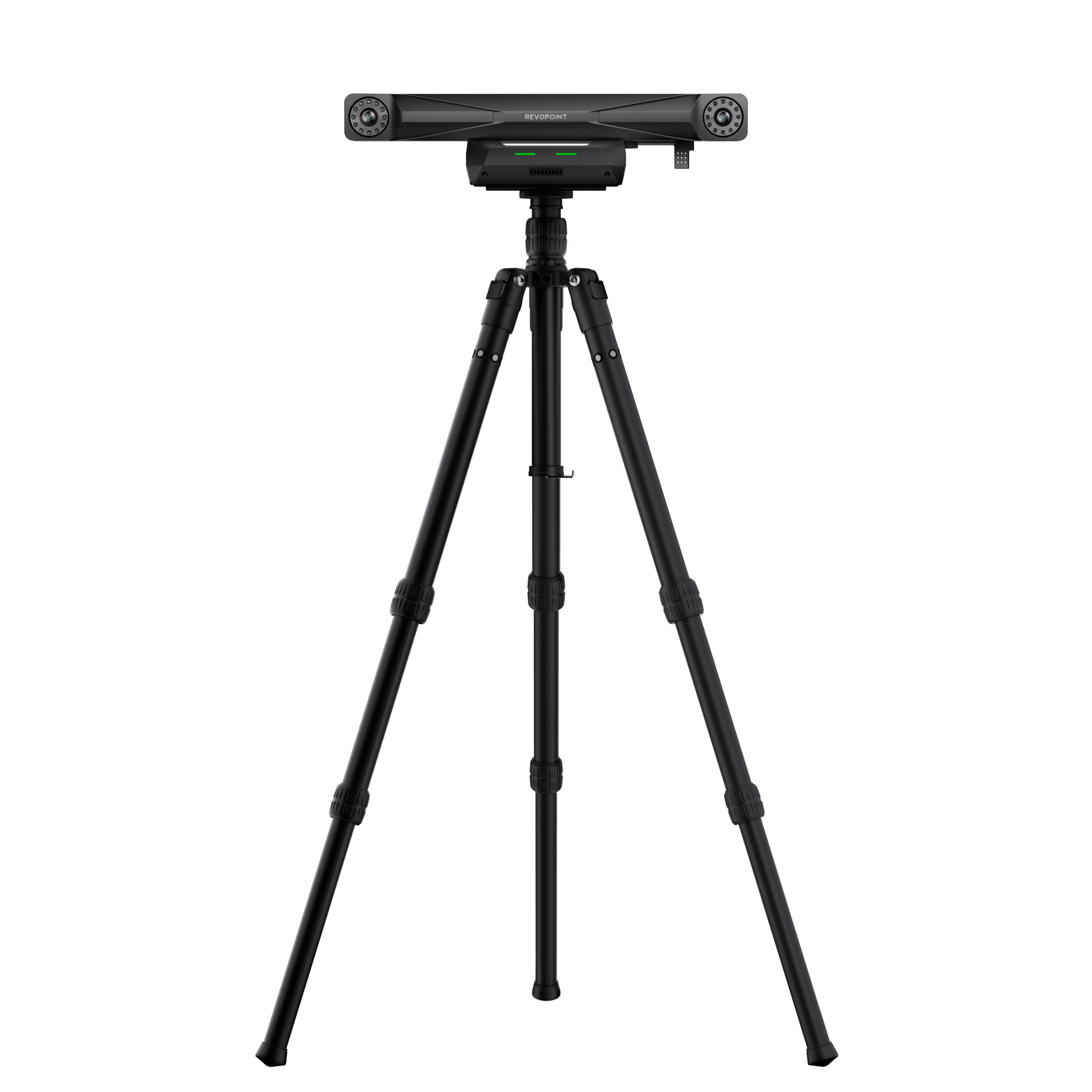

Tracker

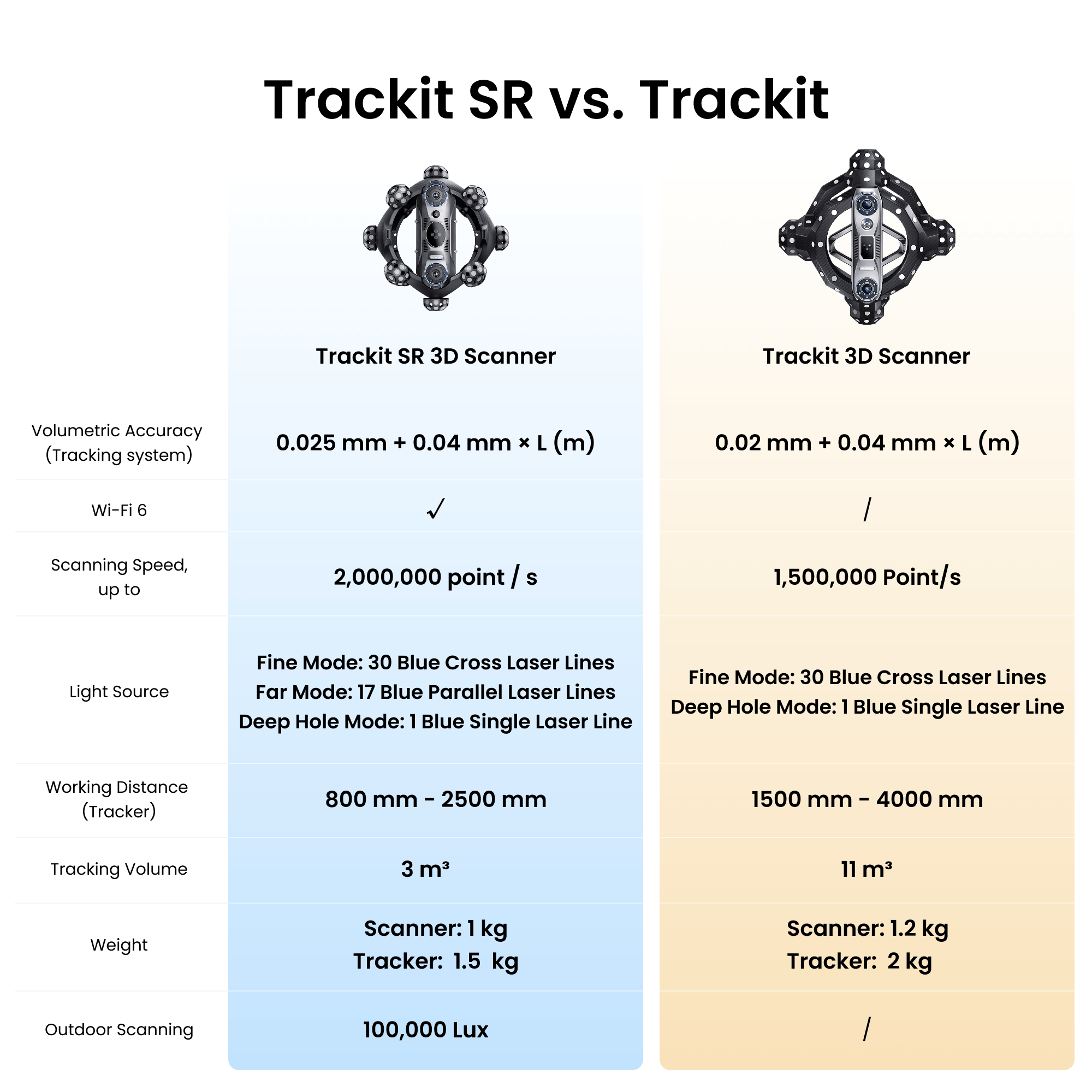

Trackit SR vs. Trackit
Trackit SR 3D Scanner
Trackit 3D Scanner
(Tracking-System)
bis zu
Fernmodus: 17 blaue parallele Laserlinien
Tiefbohrungsmodus: 1 blaue Einzel-Laserlinie
Tiefbohrungsmodus: 1 blaue Einzel-Laserlinie
(Tracker)
FAQ
Was sind die Unterschiede zwischen Trackit SR und anderen Scannern wie Trackit, MetroY Ultra und POP 4?
Kurzzusammenfassung
Trackit SR und Trackit nutzen beide optische Tracking-Technologie und unterstützen den markerlosen Track Scan-Modus für hochpräzises Scannen von kleinen bis großen Objekten. Trackit SR ergänzt als neuestes Modell der Trackit-Serie drahtlose Verbindung, Outdoor-Scans und Echtzeit-Umgebungstemperaturüberwachung. MetroY Ultra fokussiert auf schnelle Mess-Workflows mit Revo Metro; POP 4 ist ein portabler Hand-/Desktop-Scanner für kleine bis mittelgroße Objekte.

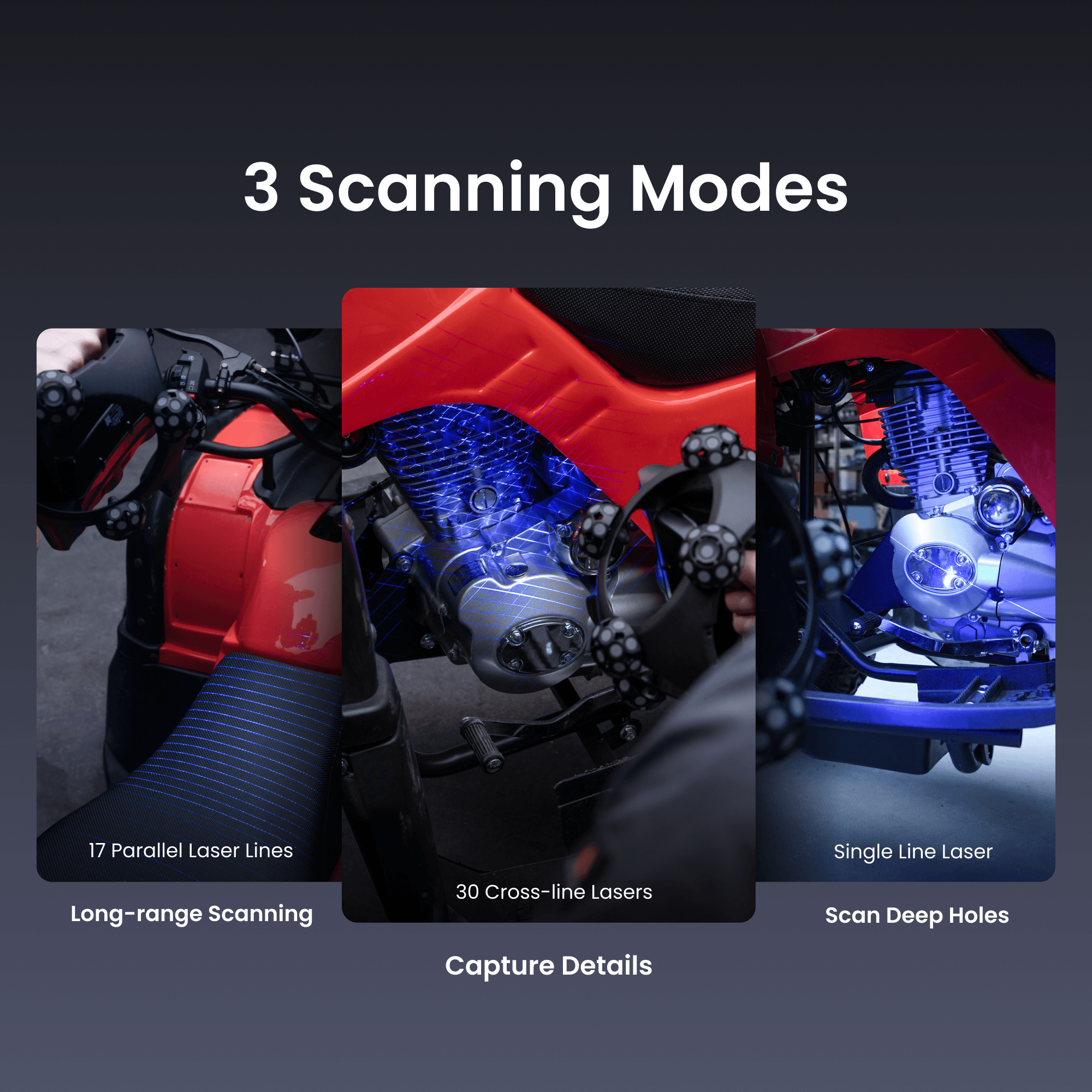

Was sind die Unterschiede zwischen den drei Scanmodi des Trackit SR?
(1) 30-Kreuzlinien-Lasermodus: Bietet hochpräzises und hocheffizientes Scannen und ermöglicht das direkte Scannen von schwarzen, reflektierenden und metallischen Oberflächen ohne Marker.
(2) 17-Parallellinien-Lasermodus: Mit einem größeren Arbeitsabstand eignet er sich für das schnelle Scannen größerer Objekte.
(3) Einzellinien-Lasermodus: Projiziert eine hochwertige blaue Laserlinie und eignet sich für das feine Scannen schmaler Bereiche wie tiefer Löcher und Nuten, um eine vollständige Erfassung komplexer Strukturen zu gewährleisten.
Kann ich die mit Trackit SR erstellten 3D-Modelle 3D-drucken?
Ja, die Modelle können in den Formaten STL, OBJ und 3MF exportiert werden, die mit den meisten 3D-Druck-Slicer-Softwarelösungen kompatibel sind.
Können die 3D-Modelle in Konstruktionssoftware importiert werden?
Ja, Revo Track unterstützt verschiedene Dateiformate, die mit den meisten Konstruktionssoftwarelösungen kompatibel sind, wie z. B. QuickSurface, Geomagic, PolyWorks, Blender, Maya, Rhino, ZBrush, Fusion 360 usw. Die unterstützten Formate sind:
Punktwolkenmodelle: PLY, OBJ, ASC
Netzmodelle: PLY, OBJ, STL, FBX, GLTF, 3MF
Texturmodelle: PLY, OBJ, FBX, GLTF
Kann ich den Scanner von Trackit SR über WLAN mit einem PC verbinden?
Ja, sowohl der Scanner als auch der Tracker können über Wi-Fi 6 kabellos mit einem PC verbunden werden.
Kann Trackit SR Objekte mit elektronischen Komponenten scannen? Verursacht der Laser Schäden?
Nein, der Laser beschädigt elektronische Komponenten nicht, wenn ein Mindestabstand von 200 mm eingehalten wird.
Hinweis: Positionieren Sie die Komponenten nicht zu nahe am Laserausgang des Scanners, da der Laseremissionsbereich eine hohe Energiedichte aufweist.
Welchen Betriebstemperaturbereich hat Trackit SR?
Für optimale Genauigkeit wird empfohlen, das Gerät in einem Umgebungstemperaturbereich von 20 °C bis 25 °C (68 °F bis 77 °F) zu verwenden.
Muss ich während des Scannens Marker verwenden?
Marker werden in den folgenden zwei Szenarien benötigt:
1) Bei Verwendung des Scanners als eigenständigen 3D-Scanner im Marker-Scanmodus müssen Marker auf der Objektoberfläche für die Bildausrichtung angebracht werden.
2) Bei Verwendung des Trackit SR im Mehrpositions-Scanmodus dienen Marker als globale Markerkoordinaten für die Datenausrichtung beim Neupositionieren des Trackers.
Wie kalibriere ich Trackit SR?
Die Revo Track-Software ermöglicht es Benutzern, den vollständigen Kalibrierungsprozess des Trackit SR durchzuführen, einschließlich Scanner-Kalibrierung, Tracker-Kalibrierung und Hand-Auge-Kalibrierung.
Öffnen Sie Revo Track und klicken Sie auf „Scanner Calibration“ in der unteren linken Ecke der Startseite, um zur Kalibrierungsoberfläche zu gelangen. Sobald das Gerät aufgewärmt ist, folgen Sie den Anweisungen auf dem Bildschirm, um die SN-Informationen zu importieren, eine Genauigkeitsprüfung durchzuführen und den Kalibrierungsprozess abzuschließen.
Was ist Revo Measure? Welche Messfunktionen bietet es?
Revo Measure ist eine professionelle Software für 3D-Datenmessung und -analyse. Die Software bietet Dimensionsmessung (Länge, Winkel, Volumen usw.), GD&T-Analyse (geometrische Form- und Lagetoleranzen), Abweichungsanalyse (Vergleich von Scandaten mit CAD-Modellen), Querschnittserstellung und -messung sowie weitere Funktionen. Sie unterstützt auch die Erstellung einer Abweichungsfarbkarte zur visuellen Darstellung von Fehlerverteilungen.
Muss Revo Measure zwingend mit einem Revopoint-Scanner verwendet werden? Können Daten von anderen Geräten importiert werden?
Nein, Revo Measure kann auch mit Daten von anderen 3D-Scannern arbeiten. Die Software unterstützt den Import von Punktwolken- und Netzmodellen im .ply-Format. Mit einem Revopoint-Scanner können Sie jedoch mit einem Klick direkt zur Messung springen und Texturinformationen beibehalten.
