ꔷ Accurate Dimension Measurement
ꔷ GD&T Analysis
ꔷ Model Deviation Analysis
ꔷ Section Creation and Measurement
ꔷ Support for Multiple Data Formats: PLY, OBJ, STL, and PTS
ꔷ Measurement Report Export
ꔷ User-friendly Interface
ꔷ Texture Mapping Visualization

Start Your 15-Day Free Trial ➡

Aperçu

  • Mesure dimensionnelle précise
  • Analyse GD&T
  • Analyse des écarts de modèle
  • Création de sections et mesures
  • Prise en charge des formats de données : PLY, OBJ, STL et PTS
  • Exportation de rapports de mesure
  • Interface conviviale
  • Visualisation par cartographie des textures

Outils puissants pour des mesures précises

Revopoint Measure est un logiciel professionnel de métrologie 3D qui évalue la forme, les dimensions et la qualité en comparant des nuages de points ou des maillages à des modèles CAO ou dessins. L'intégration en un clic avec Revo Scan garantit un flux de travail qualité fluide et efficace.

*Langues prises en charge : chinois, chinois traditionnel, japonais, coréen, anglais, français, allemand, italien, espagnol, russe, portugais et turc.

Télécharger

Mesure dimensionnelle précise

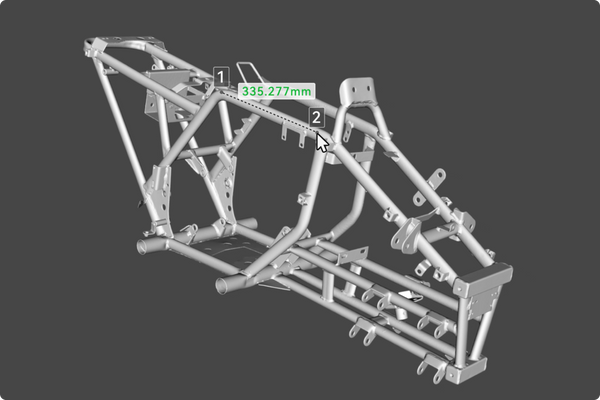

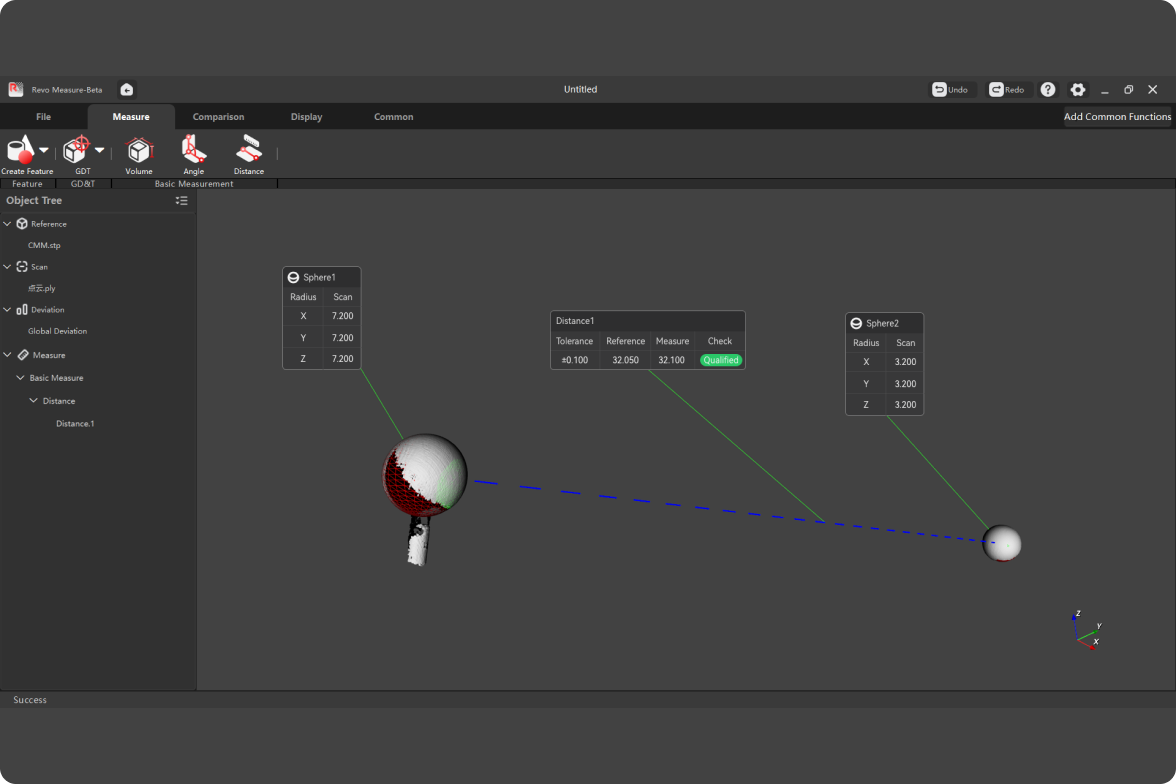

Extrayez avec précision des paramètres clés (dimensions, angles, volume) grâce à une mesure haute précision des nuages de points et maillages.

Analyse GD&T

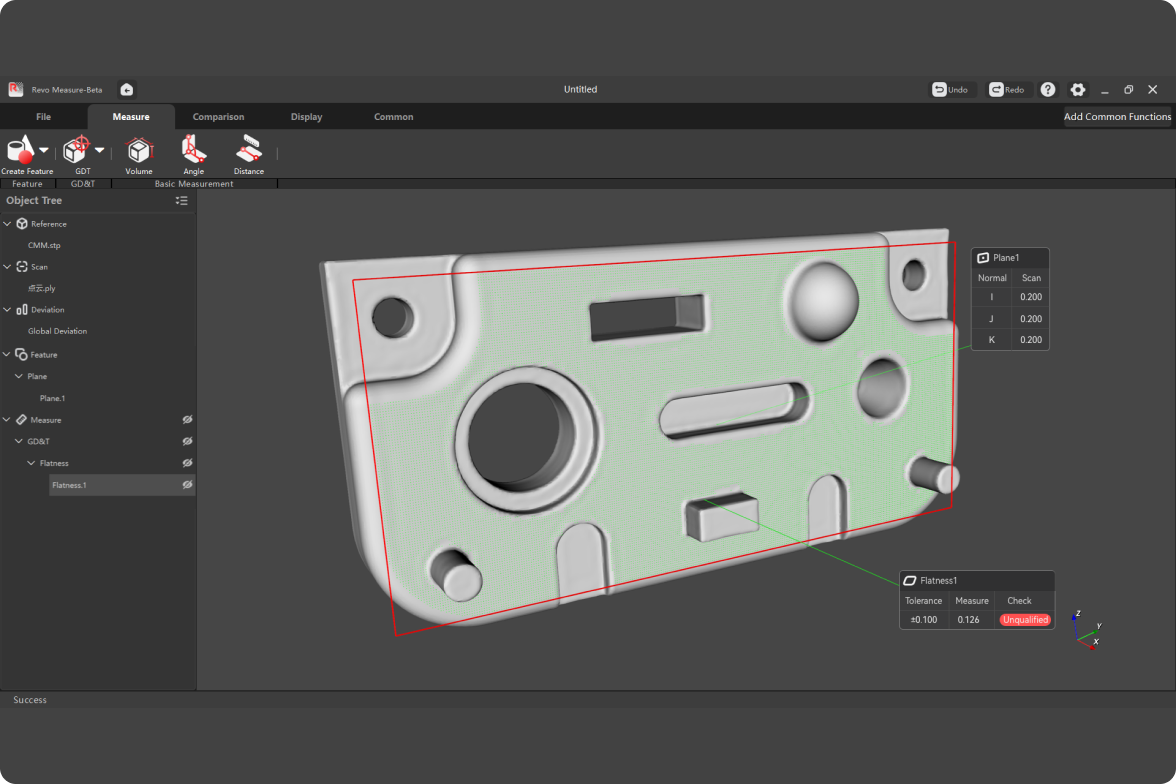

Vérifiez les conceptions et assurez la précision d'assemblage avec des outils complets de cotation géométrie et dimensionnelle (GD&T) pour évaluer les tolérances de forme et géométriques.

Analyse intelligente des écarts

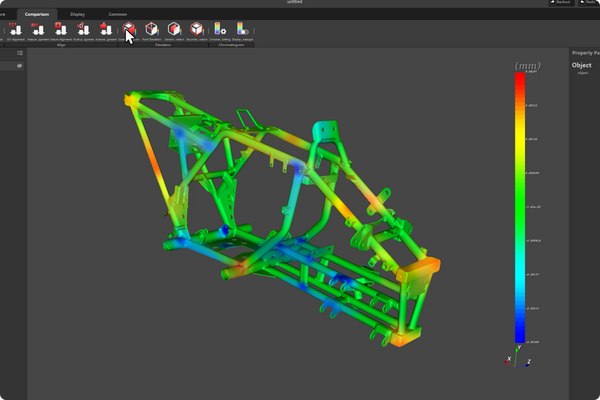

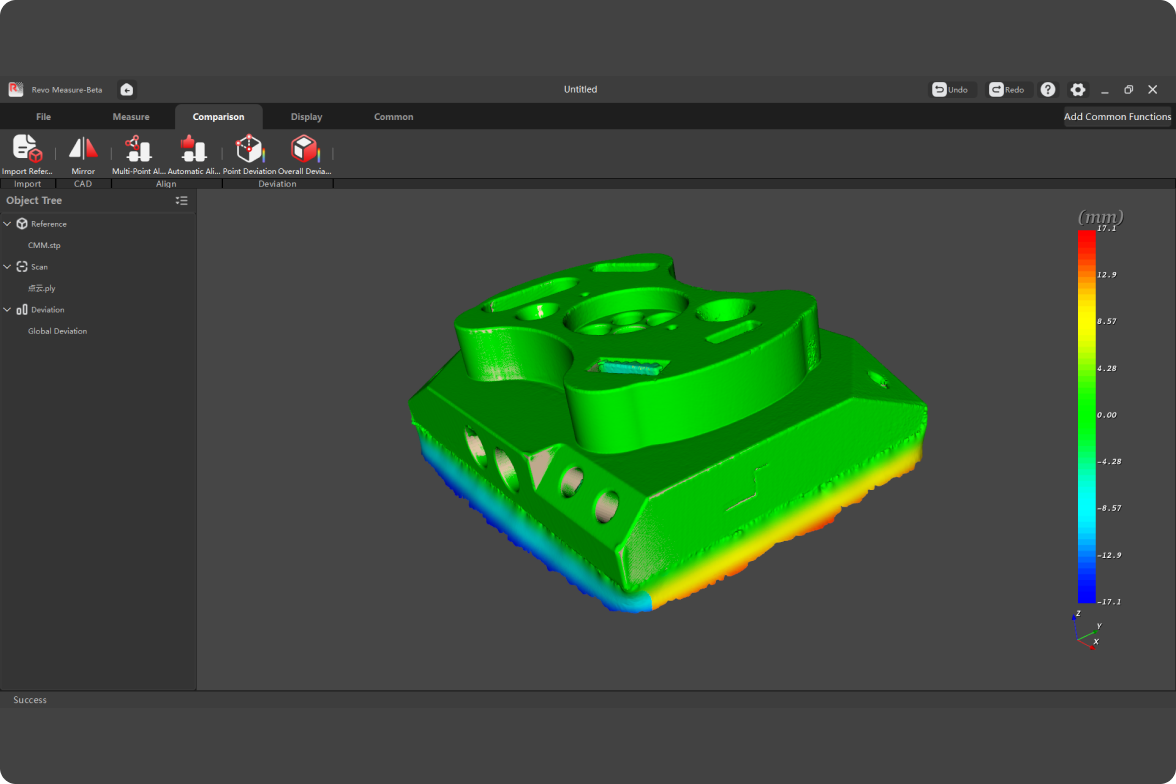

Détectez rapidement les erreurs d'usinage ou d'assemblage grâce à des cartes de couleur détaillées mettant en évidence les écarts globaux ou localisés. Prend en charge l'import de fichiers STP pour une comparaison rapide entre modèles scannés et CAO.

Création de sections et mesures (Bientôt disponible)

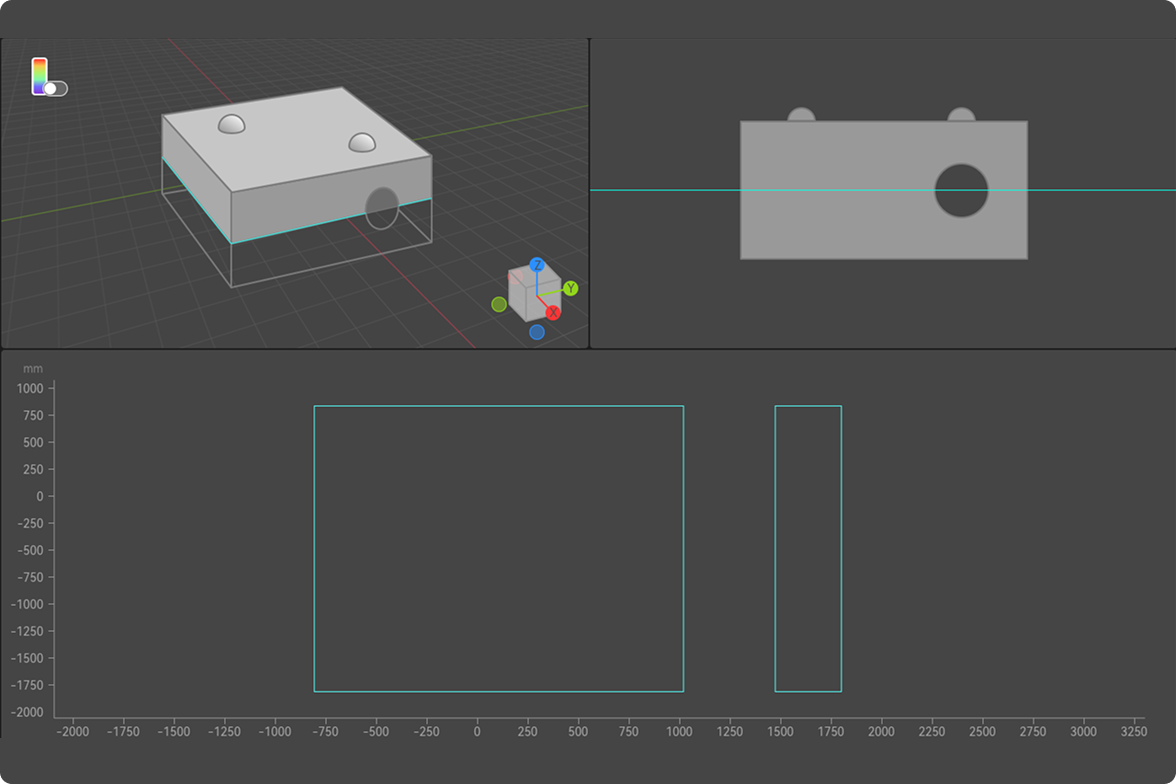

Analysez des structures internes complexes en mesurant dimensions, angles et données clés via des coupes transversales interactives.

Prise en charge multi-formats

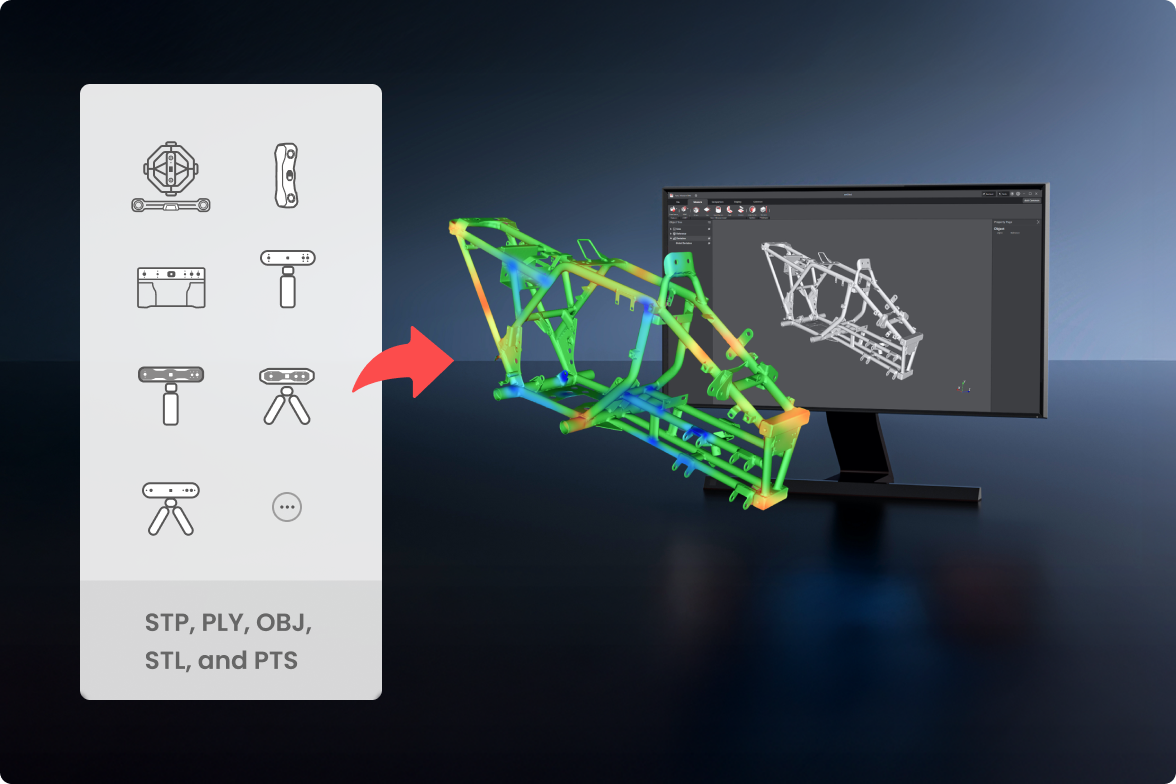

Compatibilité étendue avec tous les scanners Revopoint et import de modèles CAO, nuages de points et maillages (STP, PLY, OBJ, STL, PTS).

Export de rapports de mesure

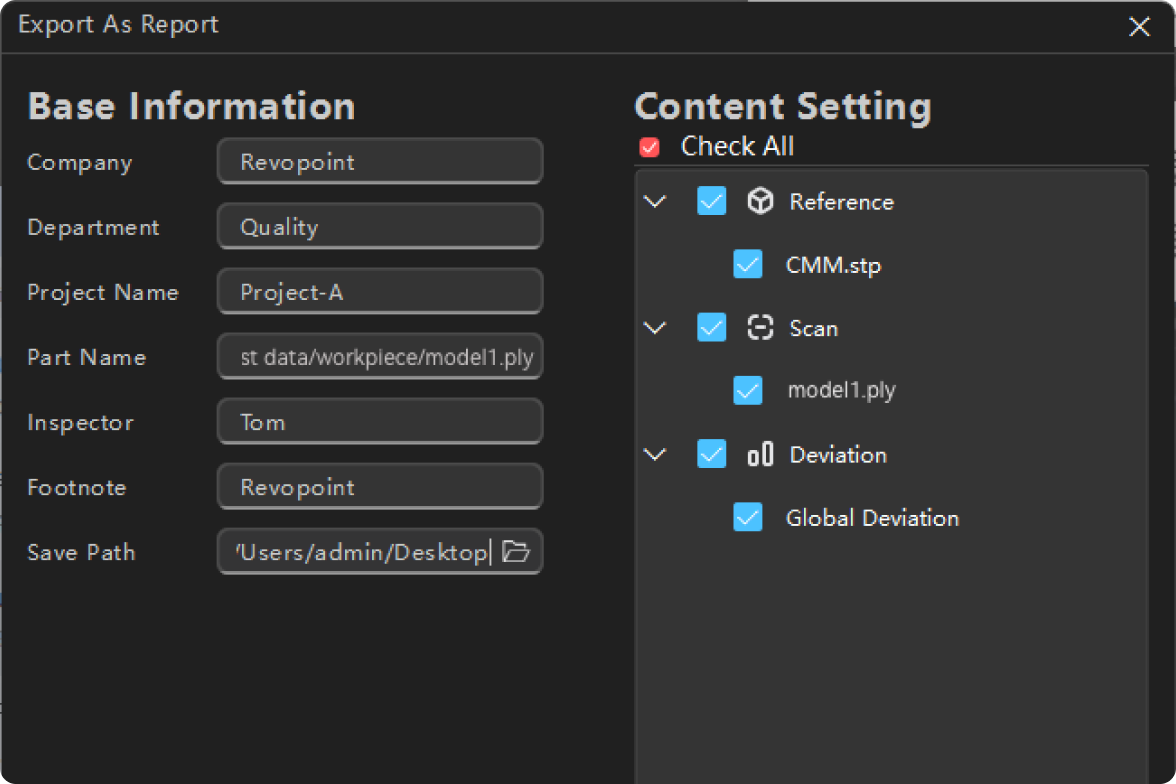

Générez des rapports PDF standardisés comprenant données de mesure, graphiques d'analyse des écarts et cartes de couleur.

Visualisation par texture mapping

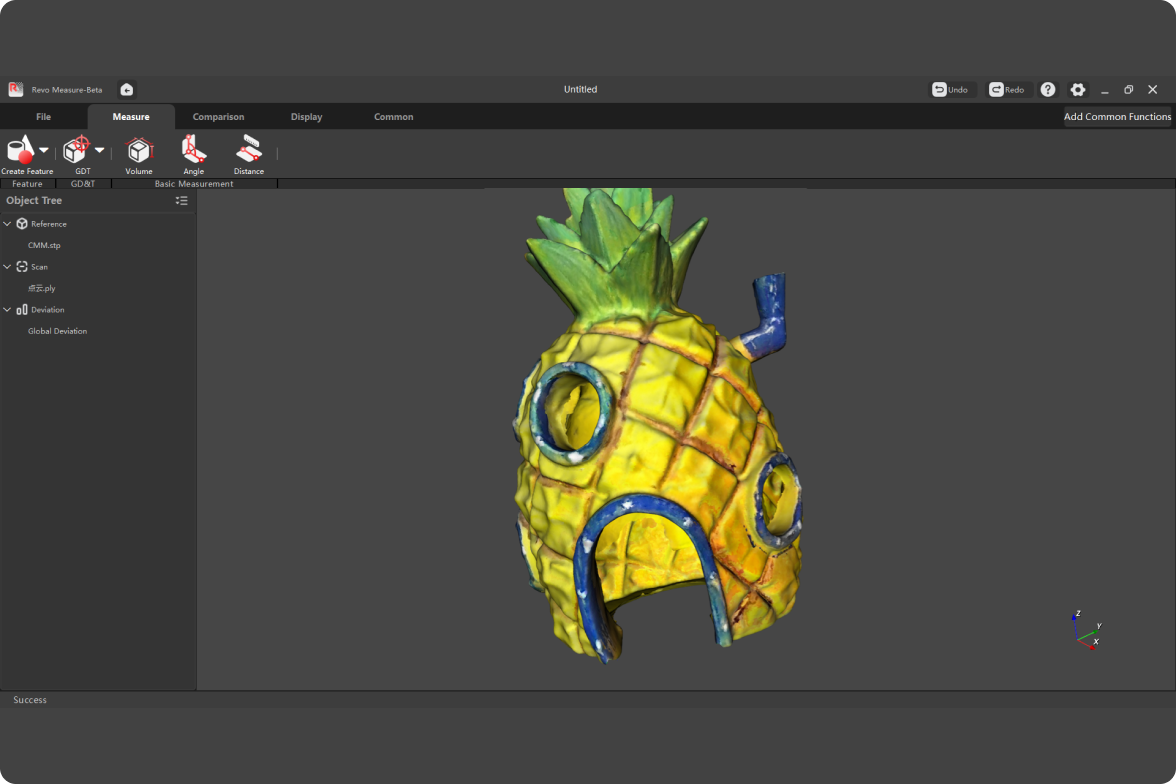

Améliorez la précision et la présentation grâce aux données de couleur capturées lors du scan, facilitant l'interprétation visuelle.

Compatible avec Revo Scan

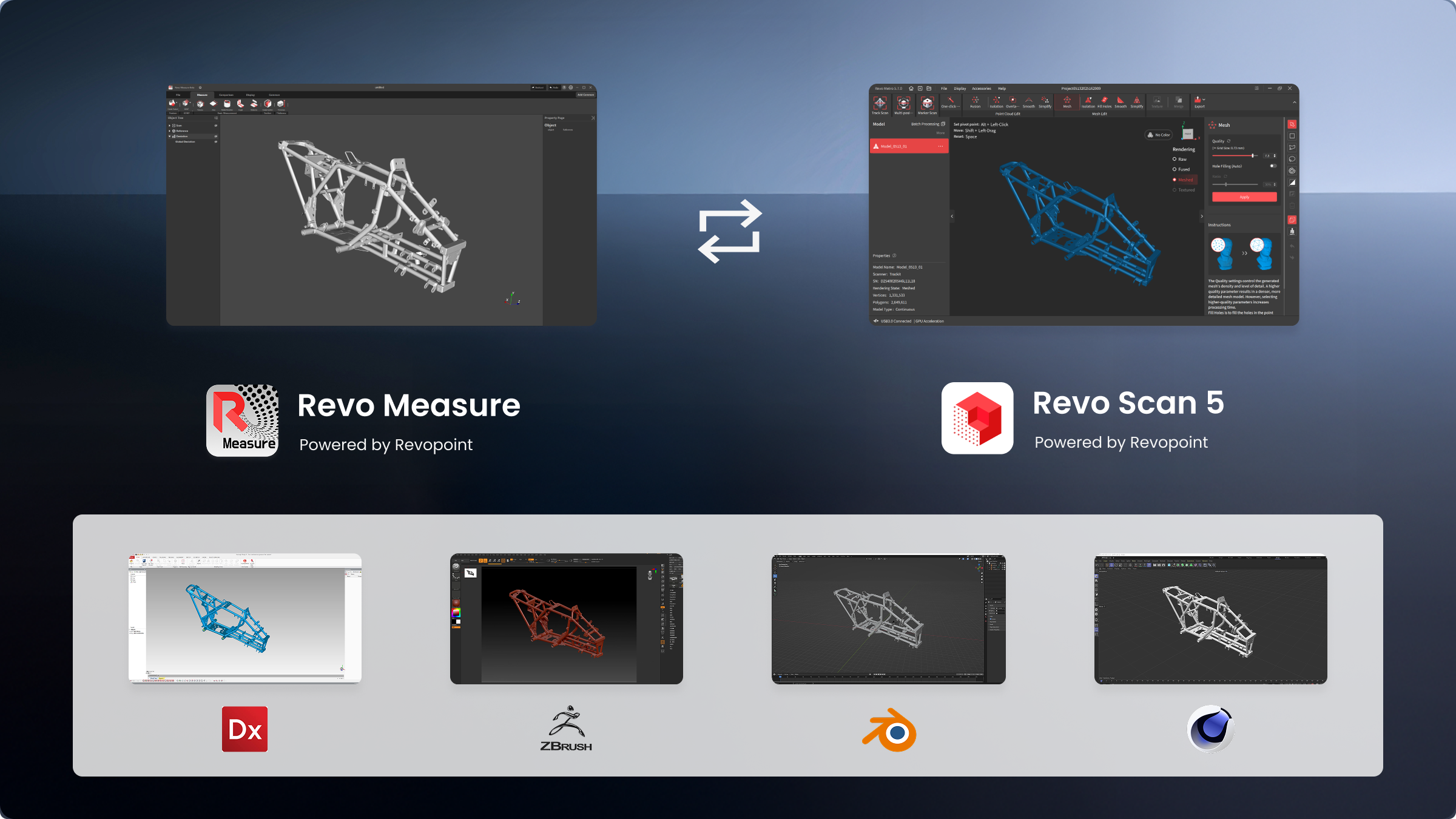

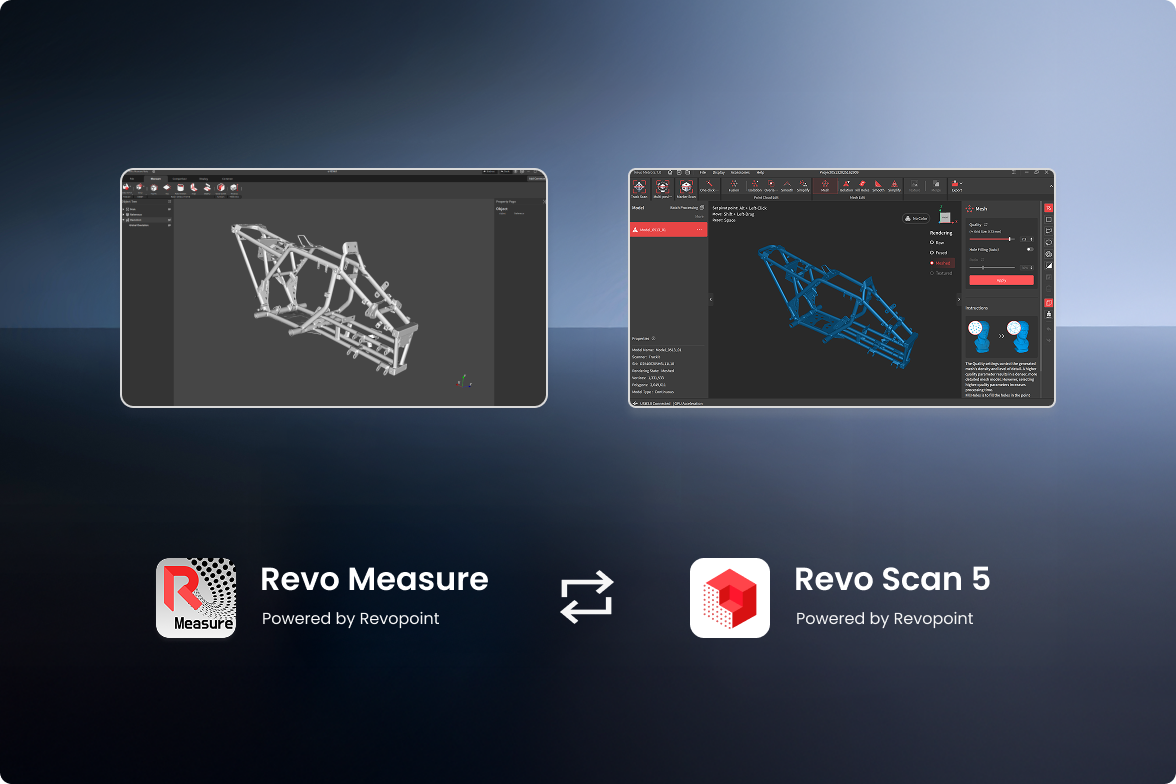

Importez sans effort des nuages de points et des maillages créés dans tous les logiciels de numérisation Revopoint dans Revo Measure pour un flux de travail intégré.

Personnalisation via SDK (Bientôt disponible)

Répondez aux besoins de mesure et d'analyse personnalisés en créant des modules logiciels, des algorithmes ou des fonctions sur mesure dans le SDK et en les intégrant dans Revo Measure en tant que plugins.

Télécharger

Caractéristiques Clés

Fonctionnalités
Fonctions

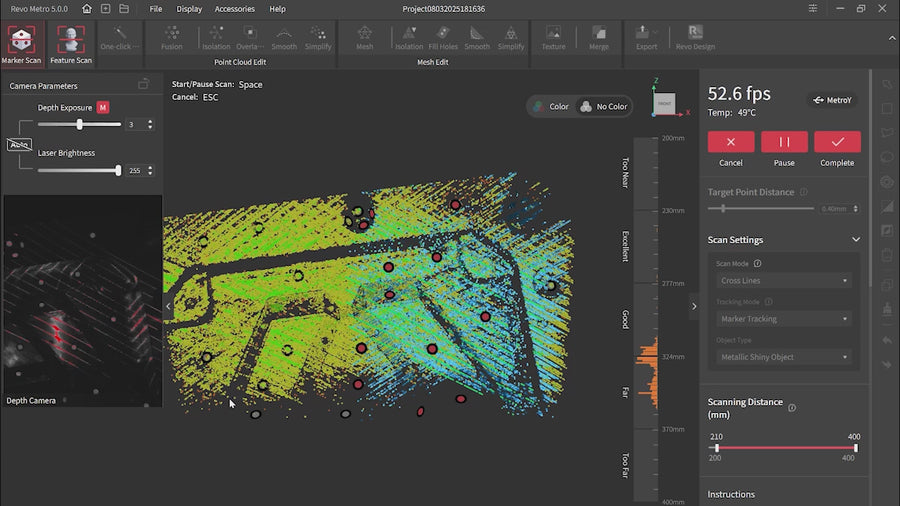

Importer les données de scan
Nuages de points : PLY, PTS, XYZ Maillages : STL, OBJ, PLY
Importer les données de référence
CAO : STP, STEP Maillages : STL, OBJ, PLY
Ouvrir les projets
√
Exporter les rapports
PDF
Aligner les données CAO et scan
Alignement automatique
Alignement multi-points
6 outils de caractéristiques géométriques
Plan
Cercle
Sphère
Cylindre
Point
Ligne
Outils de création
Création par ajustement intelligent
Création à partir de CAO
Ajustement par points sélectionnés
Création par coordonnées saisies
Création à partir d'objets auxiliaires
Créer des références
A–Z (26 lettres)
11 outils de géométrie et tolérancement (GD&T)
Rectitude
Planéité
Circularité
Cylindricité
Concentricité
Position réelle
Parallélisme
Perpendicularité
Angularité
Battement circulaire
Battement total
5 outils de mesure de distance
Point à point
Point à ligne
Ligne à ligne
Ligne à plan
Plan à plan
3 outils de mesure d'angle
Ligne à ligne
Ligne à plan
Plan à plan
Outil de mesure de volume
Volume total du modèle
Analyse de déviation globale
Cartes de déviation
Analyse de déviation ponctuelle
√
Visualisations de maillage
Filaire
Maillage
Sommets
Visualisations CAO
Plein
Filaire
Filaire pleine
Rendu de texture
√
Ajuster à la vue
√
Ajouter aux favoris
√
Paramètres de couleur du modèle
√

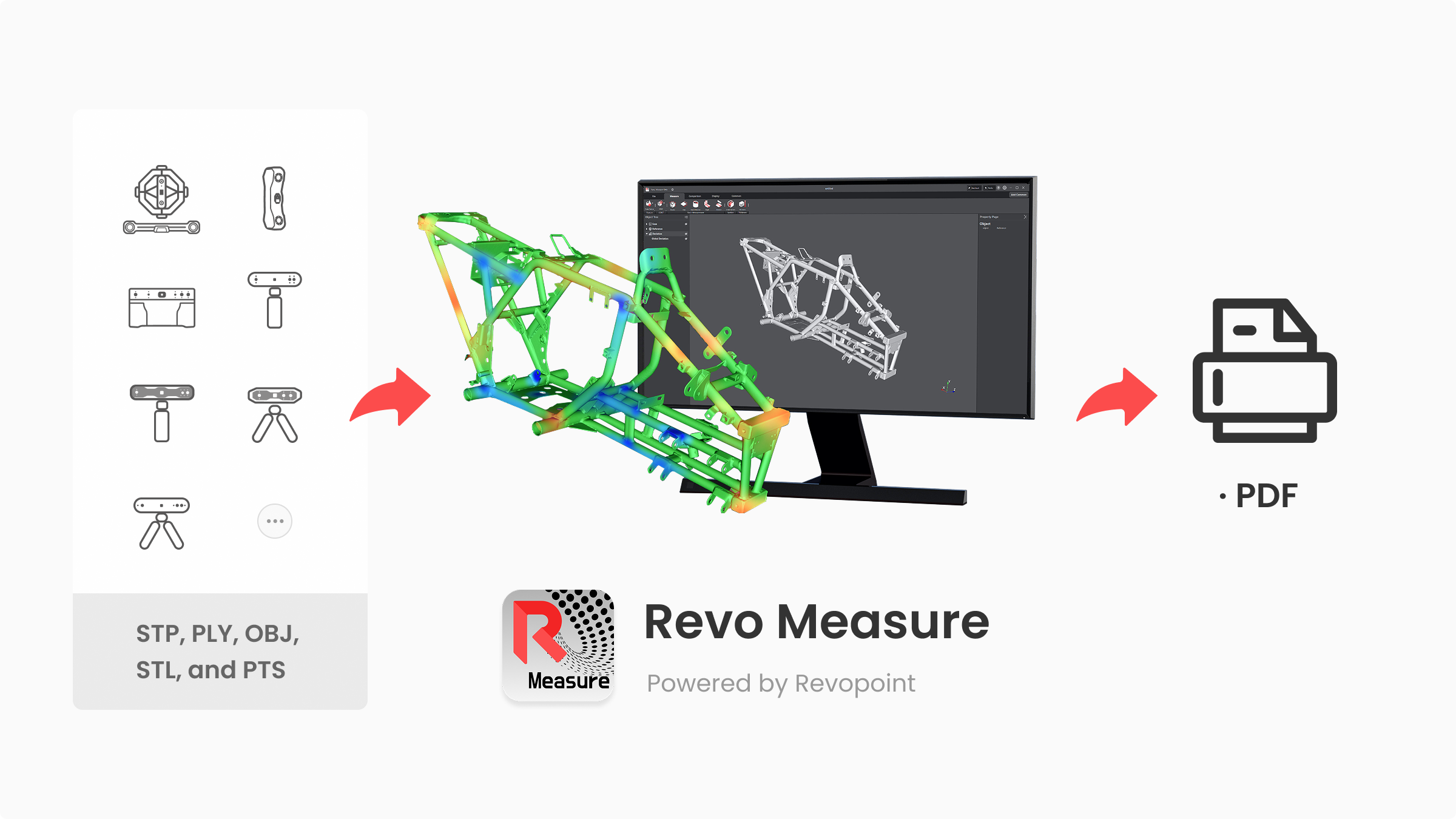

Du scan à la mesure 3D

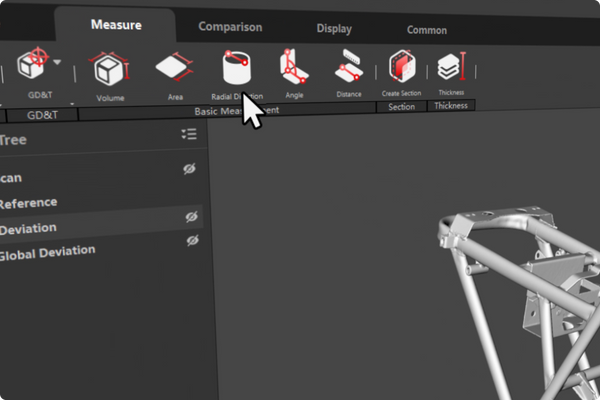

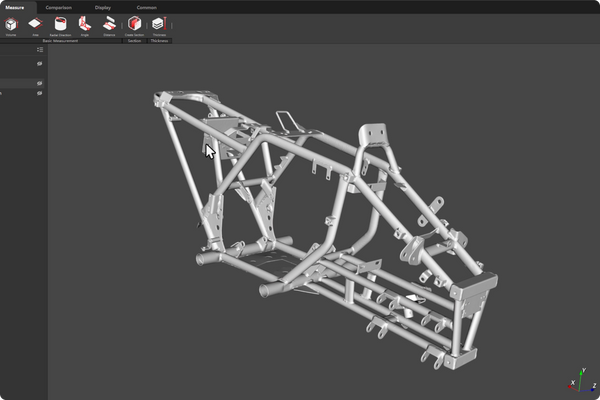

Étape 1 : Capturer et importer dans Revo Measure

Étape 2 : Comparer au modèle CAO et analyser les erreurs

Étape 3 : Exporter le rapport

Support client 24/7

12 langues disponibles

Formats d'export : STL, OBJ, PLY, FBL, 3MF, GLTF

FAQ
